BIOS 8Mb Desktop Q57H-AM V:1.0 placa modelo 15-R28-011002 Logo da Diebold Visualizar Arquivo Segue BIOS Desktop Q57H-AM V:1.0 placa modelo 15-R28-011002 Logo da Diebold Retirado de uma placa funcionando! BIOS de 8Mb Obs: Faça o backup da sua BIOS antes de regravar! Uploader Henrique Slayer 666 Enviado 19/07/2023 Categoria Outros

Visualizar Arquivo X99M-G rev 1.0 Backup realizado de uma placa funcionando 100% Uploader Manoel74 Enviado 18-11-2020 Categoria Outros

Olá pessoal beleza? Me chamo Wellington e como não vi uma postagem neste sentido, resolvi postar algo curioso e que pode até ser útil em muitos casos. São os códigos secretos do sistema android, espero que gostem. Por que esses códigos são chamados de "secretos"? Simplesmente porque eles não são necessários para a maioria dos usuários comuns e não são publicados em instruções para smartphones. Os "códigos secretos" destinam-se a engenheiros e desenvolvedores para a realização de vários testes, são eles: *#06# - informações sobre IMEI do smartphone *#*#4636#*#* - informações sobre Wi-Fi, bateria e estatísticas de uso *#*#8255#*#* - Testando o serviço Google Talk * # * # 7594 # * # * - se você inserir esta combinação, depois disso, ao pressionar o botão liga / desliga, o smartphone desligará imediatamente, sem a oferta do menu * 44336 # * # * - informações sobre PDA, CSC, tempo de construção e outros dados sobre o smartphone * 232338 # * # * - Endereço MAC do Wi-Fi *#*#7780#*#* - Instant Reset para as configurações de fábrica (Hard Reset). Exclui apenas aplicativos * 2767 * 3855 # - redefinição instantânea para as configurações de fábrica, mas, ao contrário da forma anterior, o Android é completamente reinstalado * # * # 1234 # * # * ou * # 12580 * 369 # - informações sobre o firmware do dispositivo *#*#1111#*#* - informações sobre a versão do software FTA * 2222 # * # * - informações sobre a versão do hardware FTA * 0283 # * # * - Teste de loopback * # * # 0 * # * # * - teste de tela *#0*# - teste de vários componentes: tela, câmera, alto-falantes, vibração, microfone e outros *#*#0673#*#*ou*#*#0289#*#* - teste o áudio * 084 # * # * - teste de vibração e luz de fundo 232339 # * # * ou * # * # 526 # * # * - teste a rede wireless * * * * * 1472365 # * # * - um teste de GPS *#*#1575#*#* - um teste GPS detalhado * * * * * * Teste de Bluetooth * 232337 # * # * - mostra o endereço Bluetooth * 2663 # * # * - a versão da tela sensível ao toque * 2664 # * # * - Teste de tela sensível ao toque *#*#0588#*#* - Teste o sensor de movimento * 7262626 # * # * - Teste de sinal GSM *#197328640# - mude para o modo de serviço * 3264 # * # * - Versão da memória RAM *#*#8351#*#* - ativando o modo de registro de voz *#8350#*#* - desliga o modo de registro de voz # * 5376 # - excluir todos os SMS *#2222# - Versão do firmware do Android # * 2562 #, # * 3851 #, # * 3876 # - reinicie o smartphone, tablet *#34971539# - informações completas sobre as câmeras e atualização de firmware * * * * 273283 * 255 * 663282 * - * - backup rápido de arquivos de mídia *#*#4636#*#* - menu secreto para aparelhos Motorola ** 05 *** # - Desbloqueie o PUK no Sony 3845# *855# - menu de serviço no LG G3 *#0011# - menu de serviço no Samsung Galaxy S4 ## 778 (+ botão de chamada) - exibe o menu EPST (para Samsung) ## 3424 # - modo de diagnóstico (para HTC) ## 3282 # - EPST (para HTC) ## 8626337 # - VOCODER (para HTC) ## 33284 # - detalhes técnicos do status da rede (para HTC) ## 7738 # - revisão do protocolo (para HTC) Códigos de serviço Samsung Para Samsung, todos os códigos são semelhantes aos gerais, exceto: ## 778 (+ botão de chamada) Exibe o menu EPST Códigos de serviço HTC * # * # 3424 # * # * O programa para testar a funcionalidade *#*#4636#*#* Menu Informativo * # * # 8255 # * # * Inicia o monitor de serviço Gtalk ## 3424 # Modo Diagnóstico ## 3282 # EPST ## 8626337 # VOCODER ## 33284 # Dados Técnicos do Status da Rede ## 7738 # Auditoria de protocolo Códigos de serviço Sony Todos os códigos comuns mais: ** 05 *** # Desbloqueando o PUK Códigos de Serviço Motorola Os dispositivos fabricados pela Motorola possuem um menu embutido especial, no qual você pode entrar digitando *#*#4636#*#*. Para dispositivos Motorola, também estão disponíveis os seguintes códigos: *#06# Definir IMEI * # * # 786 # * # * Redefinir as configurações * # * # 1234 # * # * ou * # * # 7873778 # * # * Abre o aplicativo de superusuário * 2432546 # * # * Verificação manual de atualizações *#2486#*#*Menu Serviço Motorola Códigos de serviço LG G3 Este dispositivo também possui um menu conveniente especial com interruptores. Para acessá-lo, você precisa inserir um dos seguintes códigos: Versões internacionais: 3845# *855# Modelos coreanos: 3845 # * 400 # AT&T: 3845# *850# Corrida: 5689 # 990 # T-Mobile: 3845# *851# Verizon Wireless: ## 228378 (+ chamada) E você já conhecia alguns desses códigos? Se conhece outros que não estão nessa lista, fique a vontade para compartilhar com gente. Espero que tenha gostado, eu vou ficando por aqui, um abraço e até a próxima dica.

Boa noite! Excelente! Vai ajudar de certo! Obrigado

inicialmente note não dava nenhum tipo de boot ligava normal com todas tensões só consegui resolver essa parte trocando o chip da bios se atentando ao chip da Winbond com final Q e colocando umas bios original do site da acer e com um arquivo de bios aqui do site para pegar a parte inicial da bios que não veio na atualização da acer do site e fazer a correção com o LBE++ porque a minha bios estava danificada na parte incial segunda parte e muito mais importante a bateria não carregava de jeito algum e a corrente variava de uma forma que nunca tinha visto a corrente variava para um valor acima dos 7.1a da fonte original do notebook gamer depois de muito apanhar pegar uma segunda bateria e também trocar o PWM charger resolvi estudar sinal a sinal do charger coisa que nunca tinha feito de forma tão lenta para entender pelo menos que precisava até que ncheguei ao pad 20 desse charger o srp no caso mas também trabalha em conjunto com o srn que é o pad19 srn estava com resistor de 10ohm ok mas o srp estava com o resistor de 10ohm alterado para 1k retirado e testado fora da placa posteriormente para ter certeza se era a linha ou se era o resistor após isso busquei um resistor de 10ohm na minha sucata e a corretente se estabilizou para minha sorte mesmo essa placa não tendo serigrafia dos resistores ela tinha o boardview quando não tem fica bem mais dificil e demorado fazer mas é possivel quando troquei o resistor a corrente não chegou nem a 6a com tudo funcionando no talo inclusive a placa de video com bateria antes quando eu colocava a bateria tudo se arrastava e dava tela azul as vezes depois da troca do resistor não aconteceu mais satisfeito né? não resolvi entender o que era esse pino né não achei nenhum datasheet desse charger dai peguei um que tivesse os pinos e descobri que essas linhas e esses resistores são sensores de corrente do charge e com isso merecem cuidados em uma analise nunca tinha pego defeito nessas linhas ou pelço menos não que tenha resolvido vivendo e aprendendo DICA: Não existe reparo efetivo sem uma boa análise. boa noite

@Kakihara , Não achei o esquema no forum, tu podes fazer o upload dele para que a gente possa tentar ajudar?

Seria bom começar injetando a tensão de 3v nos dois lados da bobina para identificar o consumo de corrente , comece com uma corrente baixa, se houver consumo aumente até que algo esquente.

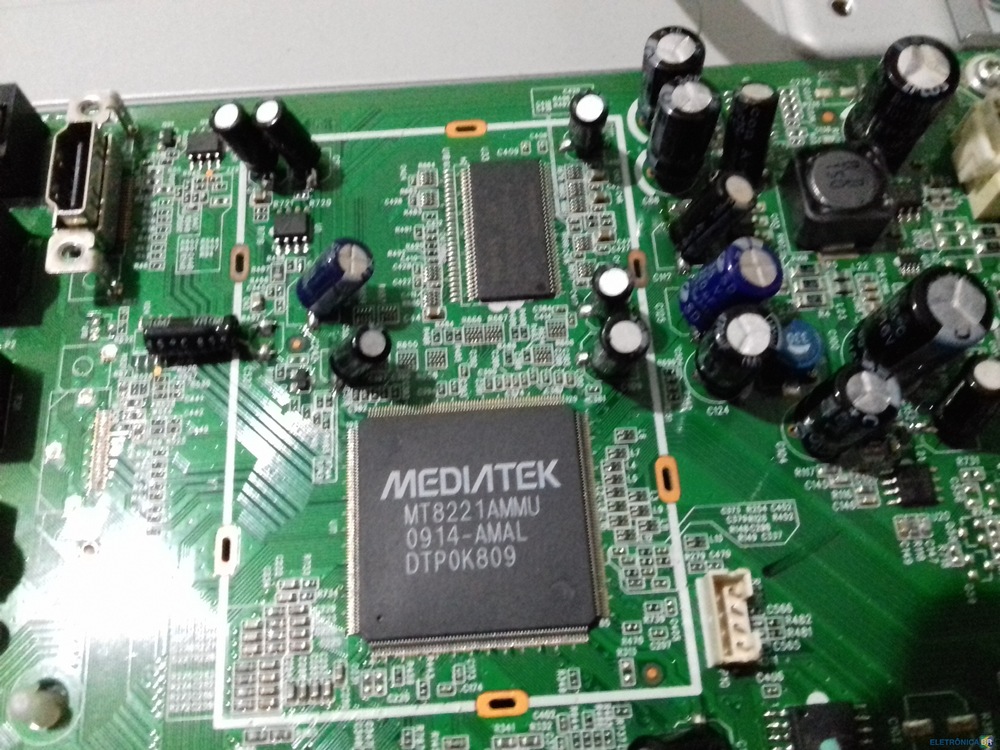

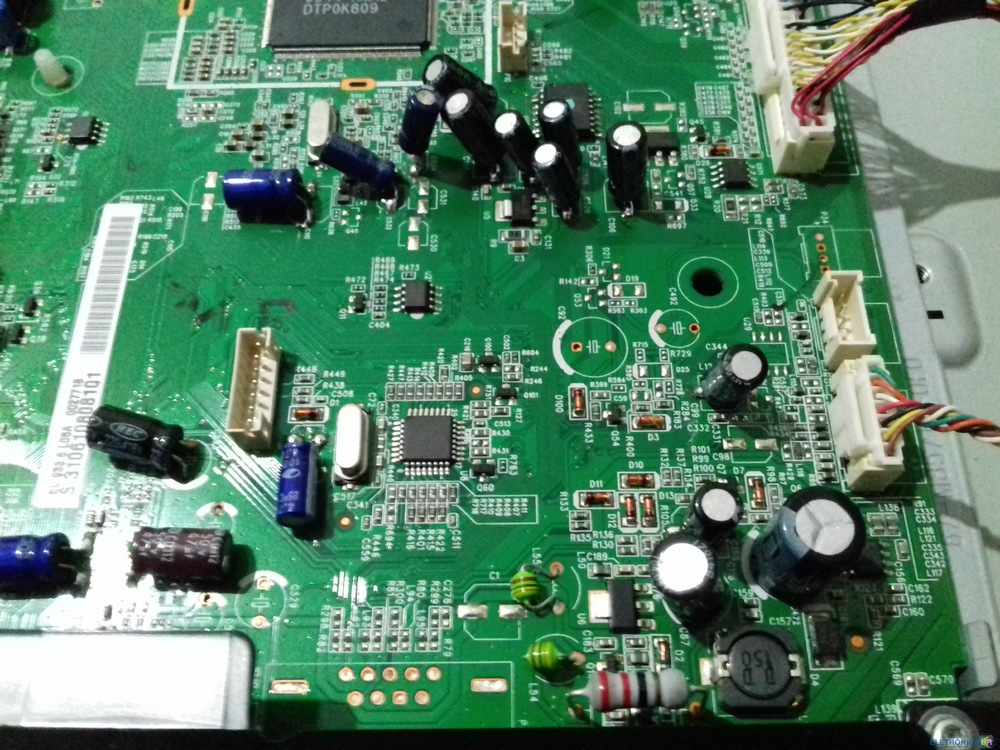

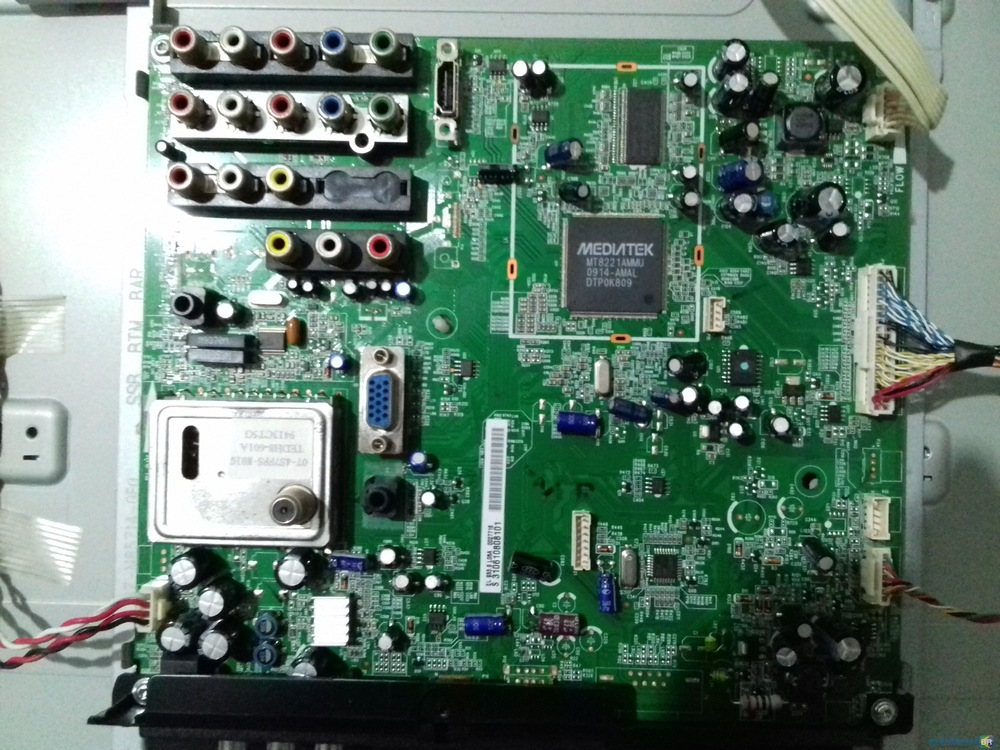

Olá a todos, tv philips 42pfl3604/78 ela liga direto ja plugando na tomada e fica com tela apagada sem funcionar o backlight, pra testar se a fonte estava boa eu desconectei da placa principal e fiz jump resistor de 150ohms do 3v3 para ps on e outro resistor 150 ohms dos 24v para o bl-on e a tela acendeu normal indicando que a fonte esta boa e o backlight tambem! o problema esta na placa principal! Pra ver se estava gerando alguma imagem eu liguei a placa principal de volta e mantive o resistor de 150omhs ligado dos 24v ao bl-on aí deu pra ver que ela fica com uma tela com uns chuviscos tipo PIP no canto superior esquerdo e nao atua os controles e nao faz mais nada! ja baixei daqui do forum uma firmware e regravei a memoria spi dela que é uma EON EN25B32 4MB mas o problema persistiu!! Ja troquei alguns capacitores da placa principal que estavam alterados e esgotados mas nao resolveu!

Parabens pelo conserto Compartilhe , com os outros membros, a solução encontrada . Não esqueça de mudar o prefixo para resolvido

Infelizmente não tenho outra pra retirar esse bios. Eu descrevi a situação dos arquivos que Upei Vou dar uma última analisada e se não der reparo vou tentar vender do jeito que está mesmo. Uma pena, placa é muito boa. Obrigado pela ajuda, se caso resolver volto aqui pra dizer.

Visualizar Arquivo DELL INSPIRON 14z-5423 dmb40 11289-1 rev a00 CHIP DEDICADO AMD, TESTADO. DELL INSPIRON 14z-5423 dmb40 11289-1 rev a00 CHIP DEDICADO AMD, testado. Uploader victor cesar martins Enviado 19/07/2023 Categoria DELL

@tecnica pc Verifique na pag 58, U7 é o nosso ci de charger. Existem diversos sinais importantes que precisamos verificar. Por fim teremos a tensão de CHARGER_OUT12 que é a tensão para carga da bateria e teremos na pag 59 o Q35 que é o nosso mosfet comutador. Diante disso vc já tem bastante trabalho a fazer.

Não sou um técnico com muita experiência em reparos de placas , estou nessa atividade de reparos a quase 2 anos. já realizei vários reparos em placas , desde curtos mais simples e outros mais difíceis. Alguns bem sucedidos outros não. Mas essa placa em específico nunca tinha mexido antes. Já perdi placas por sair injetando tensão onde não devia, assim como a grande maioria, aprendendo na pratica com o erro, entao eu sempre tomo esse cuidado, mas é sempre importante reforçar a atenção com isso com certeza! voltando a placa , consegui isolar o curto na linha +19vB, estava na linha +Vcc_core. ao isolar essa linha ele habilitou as tensões de +5v e +3V . E aí sim apareceu um curto na linha de +3V e o vilão infelizmente é a PCH. Injeto 1.5v nessa linha e o consumo vai a 2A e a PCH começa a esquentar . Eu acho que o processador também foi pro pau, porque injetando 1v na linha isolada do vcc_core ele também apresenta um alto consumo de 2.5A e o processador esquenta. O custo do rebaling com a troca dos dois vai sair quase o preço de uma placa nova , vamos ver o que o cliente vai querer fazer. obrigado pelas dicas de todos!

se o arquivo é de 16MB no chip de 8MB não vai dar certo.. tem que ser de 16MB

Quero colocar um caddy no meu notebook mas um capacitor está quebrado no conector ODD (acho que por isso não reconhece)e não tenho como saber qual o certo para colocar no lugar, poderiam me ajudar? Um desses aqui está quebrado (imagem ilustrativa)

Vlw! Maru muito obrigado! vou ver sim com certeza!

Conheci a EletrônicaBR na busca Google Sou amador pretendo fazer manutenção no meu Notbook Gosto de me aventurar na manutenção dos meus equipamentos

Boa noite ,muito bom essa informaçao dos codigos secretos

Olá, @Ridan Pereira seu tópico foi movido para a área correta » TVs de PLASMA, LCD, LED e CRT Como criar seu tópico na área correta? Clique Aqui

Caso não tenha credito para baixar, mude de esquema para duvida ou em analise , editando a primeira postagem. No titulo siga o padrão do forum : marca, modelo,nº da placa, defeito. Na descrição relate o que voce ja fez. Tentaremos ajudar

Bom dia@victor cesar martins . Não sei se resolveu seu problema. Regravei a BIOS com o arquivo que me sugeriu e nada. Depois de alguns testes sem sucesso resolvi ligá-lo, apertar F2 para deixar tentando entrar na BIOS preso na tela de logo, conectado na tomada e fui dormir. Pra minha surpresa, hoje acordei com o notebook desligado e ao ligar vi que o mesmo voltou a vida. Não sei quanto tempo vai durar pois esse modelo de placa sei que é bem problemática. Fica a dica pra você e pra quem mais for útil. Abraço!

TV Sony KDL-40EX655 - firmware versão PKG2.120BRA - chassis AZ3G Visualizar Arquivo Caros colegas, Upload do arquivo "sony_tvupdate_2012_2120_bra_auth.zip" (firmware versão PKG2.120BRA), que é o último firmware disponível para upgrade da TV Sony KDL-40EX655 (chassis AZ3G). Fiz a instalação na minha TV e atualizou normalmente. Uploader T3brz Enviado 30-11-2022 Categoria Sony

não precisa, funciona perfeitamente no w10, os vídeos foram feitos no w10. Envia um print do erro para gente ter uma noção melhor do que está acontecendo. baixa o openssl no link abaixo: https://slproweb.com/download/Win64OpenSSL-3_0_0.exe

E W10 64, estou pensando em fazer um sistema w7 e passar tudo de pasta ME e ver se funciona, hoje vou fazer isto e um bendito positivo motion que esta com registro de fabrica, seguindo o tutorial abençoado do nosso colega Donato, vamos ve se consigo hoje, eu retorno mais tarde amigos, obrigado pela ajuda.

Como esta Jack! Eu acho que a versão lite, onde baixo a versão full?

faça uma verificação geral dos reguladores na placa, veja se estão presentes todas as tensões. Essa placa dá muito problema nos capacitores ( C 99 ( 47x6,3v), C474 (4,7x16v ),C 106 (100x16v ) e C 168 (100x16v ), veja com atenção esses caps. outra dica, eu peguei uma tv deste modelo com muita solda fria ( solda trincada ) , faça uma inspeção bem detalhada em toda a placa principal e fonte.

Parabéns pelo reparo! Acertamos no diagnóstico... sintoma de led aberto .

Tentou Desativar o contraste dinamico? Configurações-Imagem-configurações avançadas-coloque DESLIGADO. Já tive uma dessa e era esse o problema. aguardo retorno para darmos andamento caso não seja configuração errada.

gostaria relatar um problema que tive ao atualizar a bios de um cce ultra thin ht345 tv - 15bft3-010300 - us40II.v.c recebi esta maquina aqui no laboratório com senha na bios fui fazer uma copia de segurança e minha gravadora willen salvou o arquivo com 4mb ate ai achei que estava tudo ok fui procurar a nova bios e nao achei alguma com os mesmo 4mb rodei rodei e nada baixei varias de 8mb aqui do fórum gravei varias no chip e nada da maquina funcionar resolvi regravar a copia que tinha feito e para minha surpresa o notebook nao funcionou mais; olhando melhor meus passo na hora de fazer a copia vi que minha gravadora nao estava reconhecendo o chip da bios corretamente o chip original da placa era um GD25Q64 e minha gravadora so reconhecia o modelo GD25Q32; solução colocar o modelo correto na mão (manual) ai sim consegui gravar o arquivo correto de 8mb note funcionou perfeitamente uffa, fica a dica ai pra turma um pouco de concentração e atenção pode evitar um grande prejuízo muito obrigado a todos do fórum tenho aprendido muito aqui com vocês. adm se tiver alguma coisa errada no meu tópico me desculpe.

C608: 220pF/1KV Provável que Q601 está em curto, por isso carbonizou o C608.

Bom dia. Esse defeito do nobreak não segurar e desligar pela bateria está relacionado com o sensor de temperatura LM19(aquele que pareçe um transistor pequeno que vai no dissipador ),meça se entra 5v e sai 1,5v se não sair troque ele. Confira também o recarregador e a ventoinha,pois se tiver com defeito ele desliga, e por último,o defeito do nobreak não retornar pelo modo rede troque o relê 1 (red-bat). Voce não postou o modelo da placa por isso não estou mencionando os componentes da área do recarregador e transistores responsáveis pelo acionamento da ventoinha. Boa sorte.

Olha,, eu ja consegui retirar sem danificar o gpu. Más a maioria aconteceu isso com as memorias.. Esse rsx dp ps3 é o pior chip q tem pra fazer reballing por causa das memorias. já perdi 5 rsx e peguei um trauma em mexer com esse chip. tenho umas placas sukata aqui pra tentar aprender, mássss... primeiro quero estudar o pq acontece isso pra depois enfrentar o dragao. Entao vo dividir com vo6 minha teoria q ainda nao testei. O rsx entra em curto {morre} por causa da solda q fica embaixo das memorias. e pq isso acontece? acontece pq a temperatura da solda debaixo das memorias aquece acima da temperatura de fusao. Ou seja, atinge a temperatura de fusao bem antes de atingir a temp. de fusao da solda q vai embaixo do rsx. fazendo a solda ser expulsa por fendas na cola entra a memoria ea placa do rsx de tanta temperatura excessiva ali. Agora entendendo oq ta acontecendo vamos formar a soluçao; Primeiro temos q descobrir a temperatura maxima a ser aplicada encima do rsx removendo o dissipador ou nao. temos q colocar um termopar entre a placa do rsx e uma das memorias e vamos observar q qndo chegar a 220°C ali entre a memoria e a placa do rsx q será a temperatura de fusao da solda das memorias. É essa temperatura do top q deve ser seguida e limitada pois caso passe dela as memorias vao morrer ou a solda vai ferrar tudo. Entao,, é claro q qndo chegar 220°C nas memorias a solda debaixo do rsx nao terá chegado a 220°c e ai q entra o segredo da coisa; Se a temperatura nao pode ser aumentada vindo de cima ela tem q ser aumentada vindo de baixo. Em testes q fiz aqui precisamos de cerca de 30°C a mais embaixo pra atingir a temperatura alvo ou seja, aplica-se 250°C embaixo e atinge 220°C encima da placa entre a mb eo rsx. Enfim teremos sucesso pois 220°C entre a mb do ps3 eo rsx e 220°C entre a placa do rsx e as memorias nao matando-as. Gelera, se gostaram da minha teoria dar joinhas. caso tenham alguma sugestao pra melhorar... Abraço!

Ola na minha Honton R490 o ja meche no 7º estagio. Espero mudar para o 8º para retirar, nunca deixo chegar as 30 segundos para começar a bipar. Retiro e ressoldo do mesmo jeito, hoje mesmo acabei de fazer um tudo 100%.
