Boa tarde. Sou novo na área de conserto de tvs e estou aqui com uma tv que não dá imagem mais sai som.

Boa noite. o FM25C160 não consta na lista de CI suportado para leitura da gravadora RT809H, por esse motivo não é possível fazer a gravação e leitura. Porem ele consta na lista da gravadora TL866.

Nome do arquivo: Curso completo em Pdf, é realmente muito bom mesmo arquivo enviado: November 9, 2012, 6:10:43 PM Curso completo em Pdf, é realmente muito bom mesmo, totaliza mais de 700 paginas. Este curso é o requisito para quem deseja ter a habilitação de eletronica, engloba todos os conceitos necessários e está baseado no sistema de ensino do Centro Paula Souza (etecs) TOTAL SAO 6 APOSTILAS APOSTILA 1 APOSTILA 2 APOSTILA 3 APOSTILA 4 APOSTILA 5 Clique aqui para baixar este arquivo EDITADO:Adicionar prefixo

De forma inédita no Brasil, o Ministério de Ciência, Tecnologia, Inovação e Comunicações (MCTIC) reconheceu o microcontrolador ZR16S08 como Produto Nacional. A Portaria 939 do MCTIC, publicada no dia 27 de fevereiro no Diário Oficial da União, estabelece que o ZR16S08 é um componente eletrônico semicondutor desenvolvido no Brasil. Os desenvolvedores são a Santa Maria Design House (SMDH), ligada à Fatec e ao Grupo de Microeletrônica da UFSM (GMicro), a Chipus Microeletrônica S.A. e a C&P Projetos Eletrônicos LTDA. Este é o primeiro microcontrolador brasileiro com design e arquitetura proprietária, fato considerado uma grande conquista na área da microeletrônica brasileira. O chip pode ser usado para as mais diversas aplicações devido a sua grande versatilidade e facilidade de programação. Esse microcontrolador genuinamente brasileiro pode se tornar, a curto prazo, uma alternativa aos chips importados. O Brasil é um país altamente importador de semicondutores, com déficit anual na casa dos US$ 20 bilhões. Além disso, existem linhas de financiamentos no BNDES que privilegiam produtos que tenham em seu interior chip reconhecidamente nacional, através de incentivos financeiros com juros menores e carência, como é o caso da área de iluminação. A SMDH é uma Design House sem fins lucrativos ligada à Fatec e ao UFSM/GMICRO, cujo papel neste projeto foi o desenvolvimento de todos os circuitos integrados digitais. A Chipus desenvolveu os circuitos analógicos e a C&P desenvolveu a arquitetura. Fonte: http://site.ufsm.br/noticias/exibir/desenvolvido-na-ufsm-primeiro-microcontrolador-bra?utm_source=Facebook&utm_medium=Social&utm_campaign=Pagina_MaisRobotica

Projeto inversor DC/AC 110VOKLS 220VOLT Oscilador NE555. Saidas par complementar 2sc5200 2sa1943. Drive : NE555. Projeto em arquivo do pcb- Droid: DOWNLOAD: https://eletronicabr.com/files/file/44879-inversor-ne555-12volts-110v-220v-projeto-pra-fazer-download/ Esquema:

Inicialmente, percebi que a bateria estava avariada (media pouco mais de 3V), então troquei por uma nova. Encontrei também dois componentes descontinuados: um diodo 1N4007 em curto, que foi trocado, e um resistor(R49) de, aparentemente, 8 ohms (aparentemente pois as faixas estão um pouco apagadas), mas aferida sua resistência com multímetro, esta oscila entre 200M~250M omhs. Acredito que a troca destes componentes resolverá o problema, pois outros componentes testados estão bons. Na verdade, gostaria apenas do esquema elétrico para comparar os valores da resistência, mas como não possuo créditos, não tenho autorização para realizar downloads ou solicitar esquema no tópico específico para isso.

Seja bem Vindo Dunhástico Ferreira ! Esta área do fórum e exclusiva para apresentações. Sua apresentação ainda não está completa. Para ativar seu perfil no fórum, será necessário a avaliação de algum, de nossos moderadores. (Pode demorar algumas horas.) Se faltou dados na sua apresentação ou tem algum erro. Pode editar sua postagem clicando nos três pontinhos acima (...). Os moderadores são criteriosos e apresentações incompletas não serão aprovadas. Enquanto aguarda a avaliação de sua apresentação, você já pode abrir um novo tópico com seu pedido de ajuda na área correspondente. (Clique aqui para escolher área.) O título do tópico deve seguir este padrão: Marca e Modelo + Modelo da Placa + Defeito. Informe também todos os testes já realizados. Segue alguns links que podem ajudar: Como fazer downloads no fórum? Conheça agora os segredos!!! Preciso de um arquivo e não tenho créditos Sistema de Créditos do EBR Dúvidas Frequentes Manual do Usuário Obs.: Esta mensagem foi gerada automaticamente.

Encontrei mais componentes queimados, além da placa já ter pontos carbonizados e trocar bateria, somando tudo achei melhor um novo.... Obrigado a todos.

@AnisioH

O Clear voice II não emudece a saída para os falantes, apenas diferencia a faixa de som da voz humana da faixa de outros tipos de som para que o usuário a perceba com mais clareza.

@Arariipe, joia. Obrigado pelas dicas.

Olá, @Oseiasgs22 tem algum conversor dc dc com problema ou com consumo elevado. Como um mosfet de alta da fonte do processador (vcore) estava em curto, começaria verificando pwm no gate de todos e também tensão na saída.

Service Manual da Lavadora Eletrolux Modelo LTC 10 Visualizar Arquivo O documento em PDF contém troubleshooting de defeitos, diagrama eletrico das placas, como desmontar a lavadora. Documento para assistencia técnica. Uploader Nilton Ballero Enviado 15/01/2024 Categoria Eletrodomésticos

@VitoC já gravou com esse arquivo:

@tedjab, K1 é o zener MMSZ5251B. EN deve ser a data de fabricação.

Vc está com a placa antiga trocada ? verifica as especificações escrita nela com a nova trocada, olha no manual se são equivalentes.

Pode ser que a dissipação térmica não esteja ocorrendo adequadamente, segue link onde falam sobre este assunto, lá trazem algumas dicas interessantes sobre dissipadores, pasta térmica, thermal pads, e uso de chapas de cobre com pasta térmica para melhoria da condução térmica, vale a pena dar uma olhada!.

@Henderson Araujo

Se alguém puder ajudar. Não encontrei em lugar algum.

resolvido ambos M5 alterado IRLZ34n E R49 1R alterado

PHILCO/PTV49E68DSWN Visualizar Arquivo Copia tv funcionando (defeito era na fonte) esqueci de pegar modelo do chassi e da placa hora que aparecer uma aki e funcionar a nand eu pego esses dados Uploader junior4001 Enviado 23-07-2020 Categoria Philco

Olá @saulogsv boa tarde o R49 1R 2W

Philips 40PFG5100 dados eprom+nand+pkg Visualizar Arquivo Philips 40PFG5100 dados eprom+nand+pkg Uploader Guimarães1 Enviado 01-12-2020 Categoria Firmwares

Sei que o tópico é velho, mas pode ajudar outras pessoas também. @marcosjvs Peguei se não me engano 4 desses com esse mesmo defeito, falha no inversor. Pra variar, as 4 vezes era defeito diferente. Não eram todos da mesma potência, alguns eram 4kVa e outros 5kVa, mas é praticamente a mesma placa. Vou listar: - O primeiro tinha dois zeners de 18 volts em curto no inversor, protegem o gate dos IGBT. Ficam na placa do inversor mesmo, não nas duas filhas verticais. Vê se você tem ai D4 e D5, D9 e D10, D26 e D27, D28 e D29. São todos 18V. Pode ser que mude a posição. - O segundo tinha defeito na própria linha de falha, ou seja, não tinha erro nenhum no inversor e acusava em falso. Troquei um resistor que não lembro direito qual na placa principal, se não me engano era o R63 de 220K. Verifica se você tem + - 12 volts no pino 2 do IC21, é a linha de fault do nobreak. 12 volts = funcionamento normal. Zero ou próximo = fault. - O terceiro tinha defeito no circuito que regula 12 volts na placa contatora, que é aquela pequena do lado do inversor. O regulador é o Q1 D44H11 e os componentes relacionados. - O quarto não consegui resolver. Tem um sensor de temperatura LM19 no inversor, posição IC1, também costuma dar defeito em outros modelos, vale a pena conferir. Eu não lembro direito a tensão de saída normal dele, isso você acha fácil no datasheet.

Curso De Reparação Placa-Mãe Completo : Este curso inclui: Ferramentas de trabalho para manutenção de micros e microeletrônica Construindo gravador Universal de Eprom para gravar BIOS Conhecendo Sockets e slots de processadores CONHECENDO A ESTRUTURA DA PLACA-MÃE Circuito Regulador de Tensão Circuito Controlador Super I/O Circuito Gerador de Clock Chip Cmos Circuito Controlador de memória cache (Ponte Norte) Funcionamento Ponte Norte e Ponte Sul MICROCOMPONENTES SMD Trabalho e retrabalho com componentes SMD Pesquisando defeitos Dessoldagem de Circuitos Integrados com solda convencional passo a passo Dessoldagem de Circuitos Integrados com Estação de Retrabalho e Soprador Térmico Soldagem de Circuitos Integrados CONSIDERAÇÕES INICIAIS SOBRE MANUTENÇÃO DE PLACA-MÃE Primeiros testes Sinais Básicos Teste de alimentação Teste de Clock Teste do sinal Reset Teste do Microprocessador Teste da Bios Teste de RAM Testes Avançados Testes usando Slots e Placa de diagnóstico Testando Microprocessador, RAM, Chipset, 8042, TTLs, Função e Interface IDE, Saídas seriais e paralelas, Floppy drive. Teste de placa de vídeo SVGA Pinagens de Memórias e Slots Encapsulamentos de Reguladores de Tensão PROBLEMAS E SOLUÇÕES – PROCEDIMENTOS PRÁTICOS PASSO A PASSO Não aparece vídeo (liga a fonte) Não aparece vídeo (não liga a fonte) Travamentos e reset aleatório Placa-mãe queimando processador Placa-mãe reseta (reinicia) ou trava: Não salva configurações na cmos Problemas com porta serial (Mouse não funciona) Problemas com porta PS/2 (Teclado ou Mouse não funciona) Problemas com porta Teclado DIN Placa-Mãe com Problema na porta Paralela, Floppy Disk e portas IDE COMO MEDIR UM FET Esquemas de porta serial e paralela Download aqui: http://www.mediafire.com/?e2wd33tcdbx6bzf

Senti vontade de compartilhar isso com o pessoal que está começando no ramo de manutenção de placas mães assim como eu e que as vezes passamos batidos nesse teste e acabamos devolvendo ou não solucionando o problema de algumas placas mães. Nesse teste utilizaremos a escala de Diodo ou Continuidade. --> Ponta Preta no Gate e Ponta Vermelha no Source, nesse teste não pode conduzir. Se conduzir tiramos o mosfet e testamos fora do circuito para comprovar realmente se está ou não bom. Obs: Muitas vezes os mosfets não conduzem e achamos que está bom, porém deixamos por muitas vezes passar batido e ai vem um teste para podermos confirmar 100% se o mosfet está ou não bom. Vamos testar se ele está armando e desarmando corretamente. --> Ponta Preta no Dreno e Ponta Vermelha no Source e ele não deverá conduzir, porém vamos testar se o mosfet está armando e desarmando normalmente, pra isso temos que manter a Ponta Preta no Dreno e Encostamos a Ponta Vermelha no Gate e voltamos novamente para Source e deverá conduzir, para desarmar o mosfet encostamos a Ponta Preta no Gate e voltamos para o Dreno. Através desses testes podemos saber se o mosfet está ou não em perfeito estado, espero que isso possa ajudar muitos novatos a realmente testar de forma eficiente esses mosfets pra gente não ficar dando murro em ponta de faca. Valeu galera gente boa do fórum.

Olá amigo. Pode ser BGA, tente fazer REFLOW e veja se não está em curto alguma coisa para que o mesmo não fique ligando e desligando.

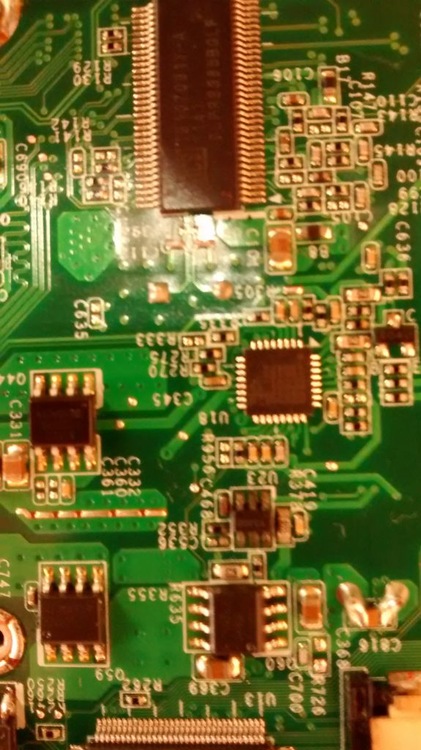

Tem o U23, ele tá meio oxidado.... alguém sabe pra que ele serve???

Bom dia eletrosr, então esqueci de mencionar, que já fiz o ME também.. Não regravei a BIOS...Vou fazer

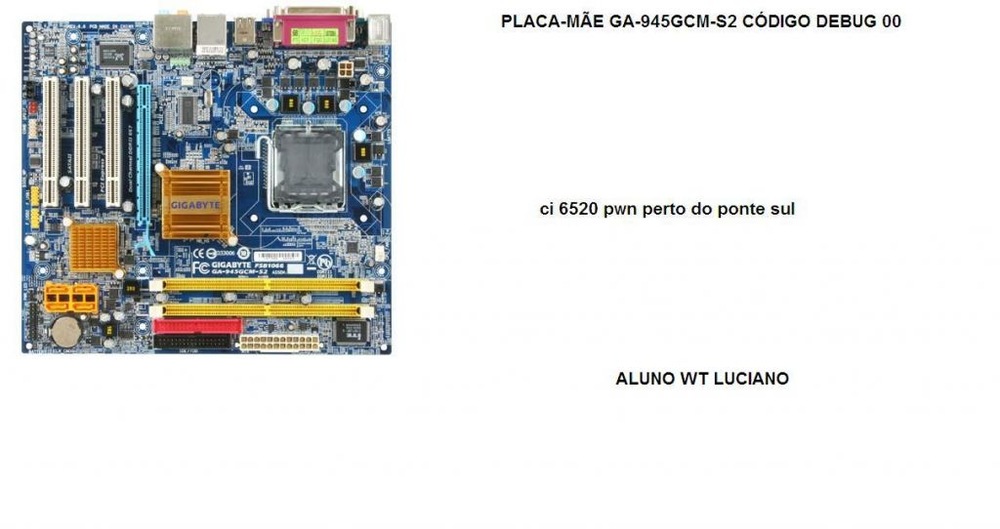

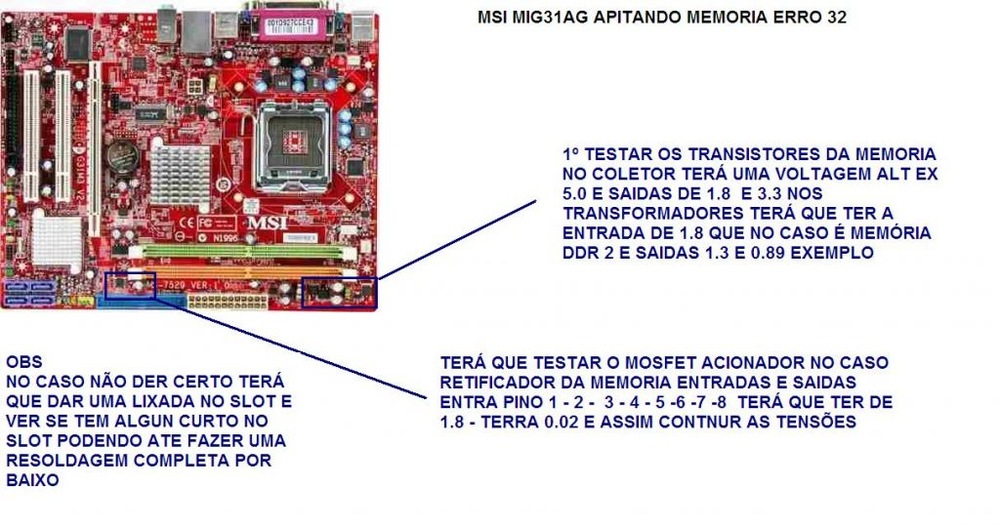

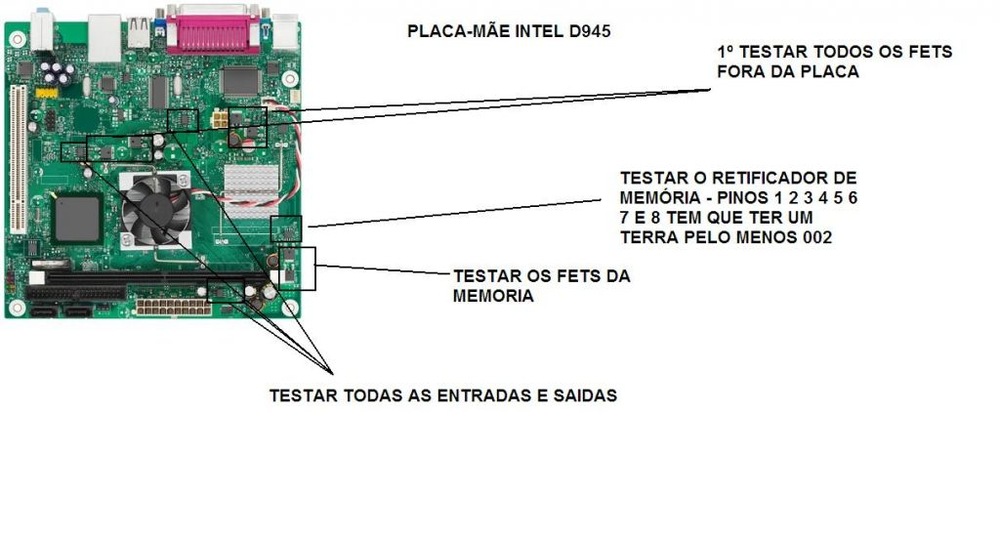

Teste Peças Placa Mãe PC, algumas dicas que podem ajudar a testa a peças. CREDITOS: P. Junior Caso gostaram eu coloco mais fotos de detalhes conserto placas. Não esquema de dar joinha, caso tenha gostado.

Atenção Seguem mais dois links que podem ajudar: Dúvidas Frequentes Preciso de um arquivo e não tenho créditos Caso ainda tenha dúvidas, você poderá responder o tópico abaixo: Fale com a Moderação

isso msm logo mais vo postar o resto....
