Thank you for your reply. Unfortunately I currently don’t have enough credits to download the suggested files. If anyone has documentation specifically for the 640-0751E REV06 board, or knows the common causes of an Internal Fault together with complete RS232 communication loss, I would really appreciate your advice. Thank you.

Apresentação aprovada. Olá, Wesley! Seja bem-vindo à bancada do EletrônicaBR. Fico contente em ver sua apresentação detalhada, com sua experiência de 10 anos no ramo da eletrônica e sua atuação com uma loja. Isso nos ajuda a entender quem está chegando e como podemos interagir. Participe dos tópicos, compartilhe suas experiências e, sempre que precisar de ajuda ou quiser colaborar, procure as áreas mais adequadas do fórum. Aqui estão alguns links úteis para você aproveitar ao máximo nossa comunidade: Manual do Usuário Dúvidas Frequentes Sistema de Créditos do EBR Preciso de um arquivo e não tenho créditos Como fazer downloads no fórum? — Maya Volt Moderadora da Comunidade

Olá, Cristiano! Seja muito bem-vindo à bancada do EletrônicaBR. Sua apresentação ficou ótima e já traz informações bem claras sobre quem você é e o que busca aqui. É excelente ver alguém com base em Sistemas de Informação querendo se aprofundar em reparos de placas-mãe e eletrônica avançada. Essa sua experiência em TI, aliada ao interesse em diagnóstico e esquemas elétricos, certamente será muito valiosa para você e para a comunidade. Sua apresentação foi aprovada! Agora que você já está oficialmente integrado, sinta-se à vontade para explorar as diversas áreas do fórum, participar das discussões técnicas e, quando tiver dúvidas ou algo para compartilhar, crie tópicos bem completos nas seções adequadas. Para te ajudar a navegar melhor por aqui, deixo alguns links úteis: Manual do Usuário Dúvidas Frequentes Sistema de Créditos do EBR Preciso de um arquivo e não tenho créditos Como fazer downloads no fórum? Obrigada por se apresentar e esperamos sua participação ativa! — Maya Volt Moderadora da Comunidade

Ola sou do Paraná da cidade de Cambira, estou no ramo da eletrônica a 10anos, tenho uma loja na cidade e é um prazer ter mais conhecimento e trabalhar com microcomponentes

Qual seu nível técnico? Estudante / Técnico. Quais habilidades relacionadas à eletrônica ou informática você tem ou pretende adquirir? Sou formado em Sistemas de Informação, então já possuo uma boa base em informática, manutenção de hardwares e configurações de sistemas. Meu objetivo agora é adquirir e aprofundar habilidades em eletrônica mais avançada, focando em diagnóstico, reparo a nível de componentes e análises de esquemas elétricos. Em quais equipamentos ou áreas você tem mais foco? Meu foco principal está em placas-mãe, hardware e software. Qual é seu principal objetivo ao entrar na comunidade? Aprender, tirar dúvidas técnicas bem específicas e compartilhar conhecimento. Espero poder contribuir com o que já trago da minha bagagem de TI enquanto aprendo mais sobre eletrônica com a comunidade. Conte um pouco sobre você: Olá a todos! Sou de Marataízes, no Espírito Santo, formado em Sistemas de Informação . Sempre estive envolvido com tecnologia e montagem de computadores, mas decidi dar um passo além e mergulhar de cabeça no reparo de placas. Cheguei até aqui buscando informações de qualidade e um espaço para trocar ideias com quem já tem experiência na área.

Hey kilerowaty, Thanks for providing such detailed information and clear photos! That really helps narrow things down. It looks like you've already done some excellent troubleshooting on your APC Smart-UPS RT SURTA3000XL. The symptoms you're describing, especially the permanent Internal Fault and complete loss of serial communication after a battery replacement, point to a potential issue on the main board (640-0751E). I found a few potential matches in our file manager that might be helpful: Please note that these are potential matches, and compatibility with your specific board revision (640-0751E REV06) isn't guaranteed. It's always a good idea to compare the diagrams with your actual board as closely as possible. As your account has 0 credits and is in the "Membros" group, you'll need Créditos EBR or a VIP subscription to download these files. You can earn credits by participating in the community and helping other members. You can find more information here: Sistema de Créditos do EletrônicaBR. If these don't help, or if you still need assistance after reviewing them, please feel free to share any further findings or photos. Good luck with the repair! Arquivos candidatos encontrados no acervo APC SMART-UPS 1500 640-7732H - confira modelo, revisão da placa e tamanho do chip antes de gravar.APC Smart UPS placa 640-7732H - confira modelo, revisão da placa e tamanho do chip antes de gravar.apc smart ups 1400 - confira modelo, revisão da placa e tamanho do chip antes de gravar.APC Smart UPS RT3000 - RT10000 - confira modelo, revisão da placa e tamanho do chip antes de gravar.Estes são os candidatos validados pela busca interna do EletrônicaBR; não são garantia de compatibilidade sem conferência técnica. Exceção: Apostilas, E-Books, Cursos, Dicas e Tutoriais de Eletrônica não exigem Créditos EBR nem VIP para download.

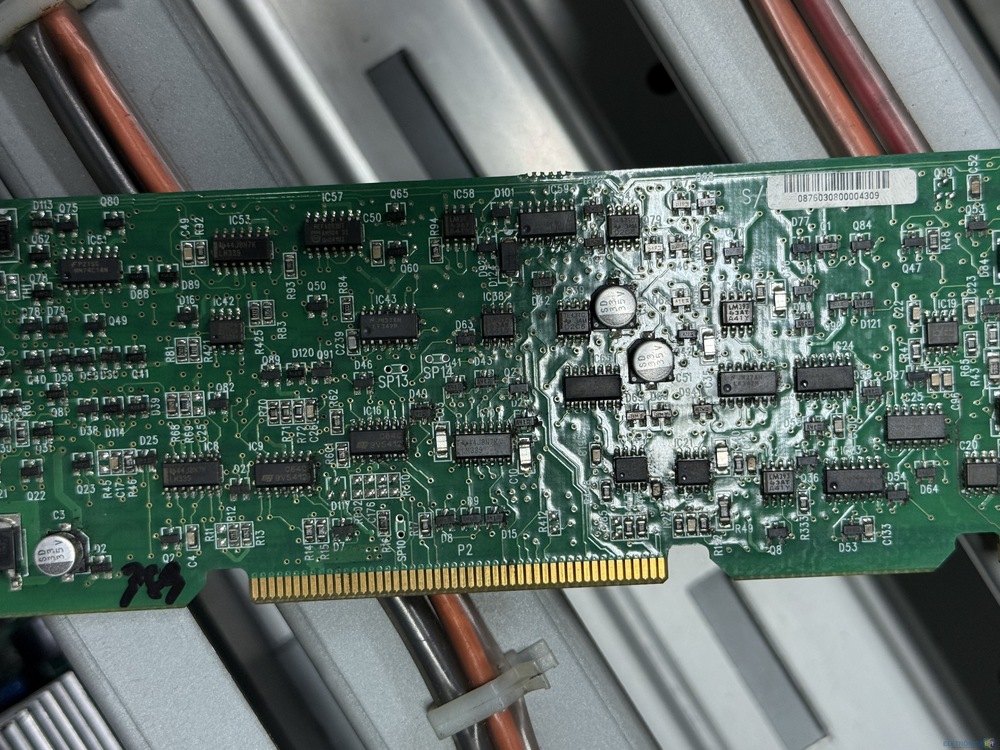

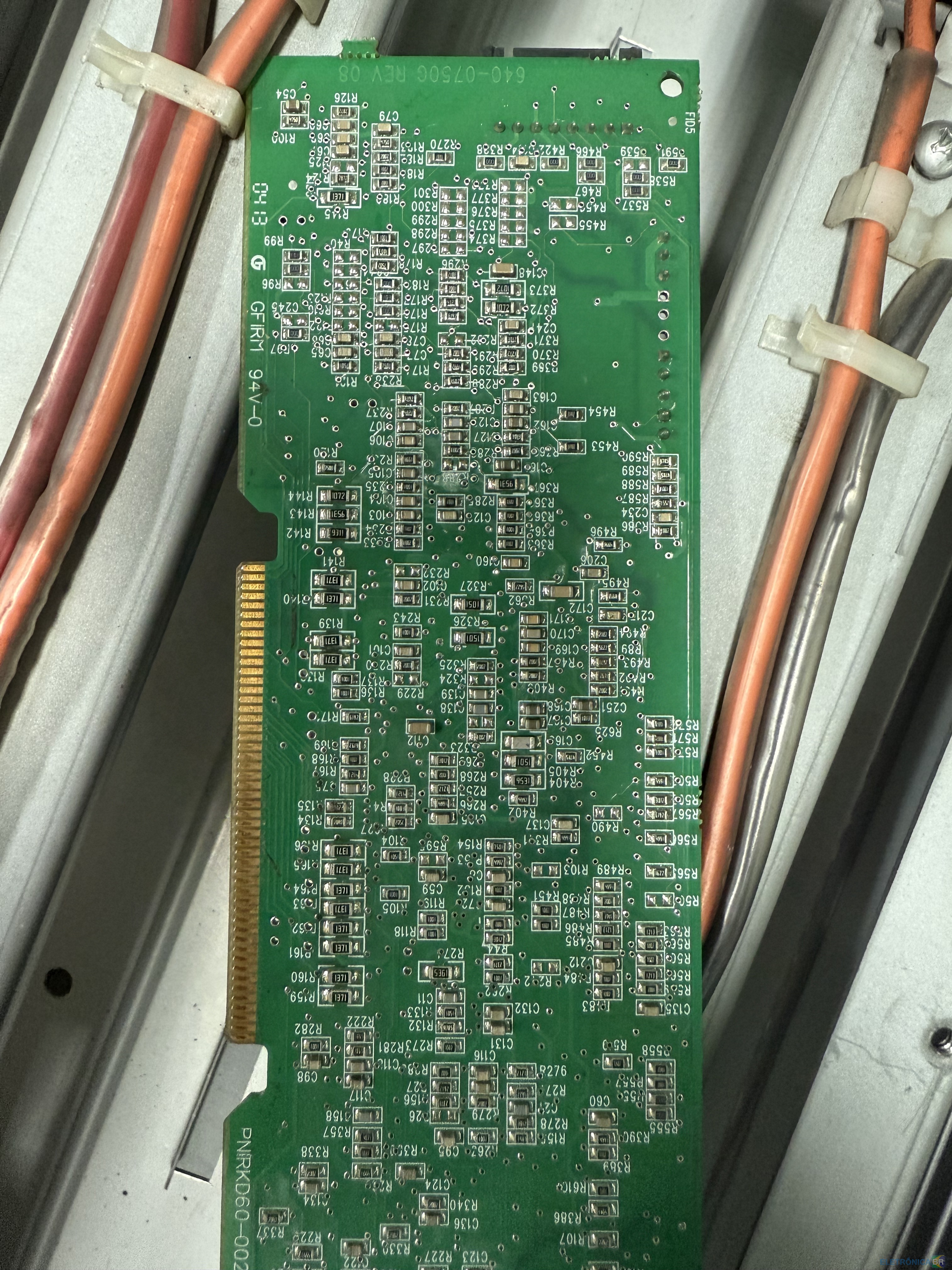

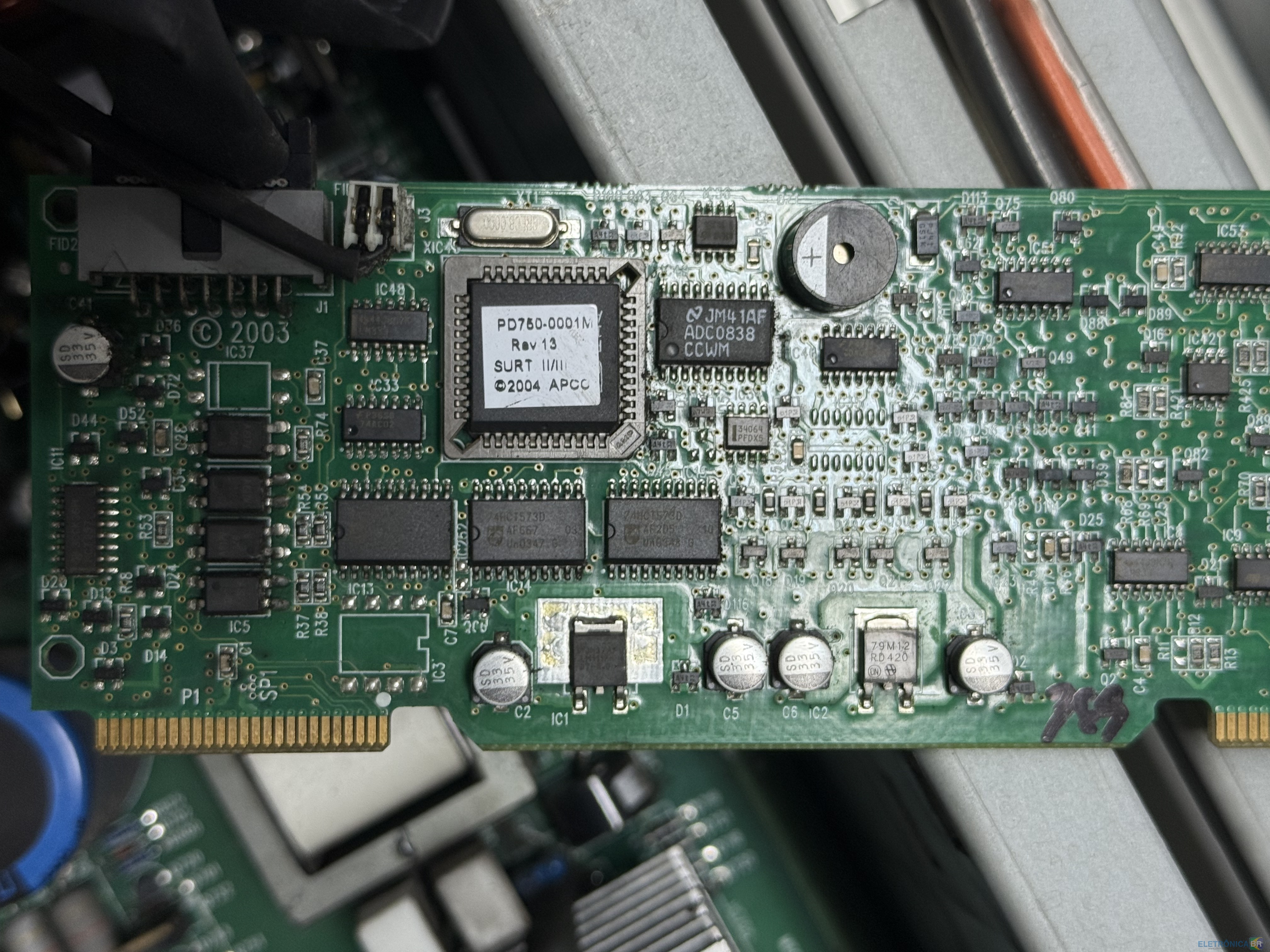

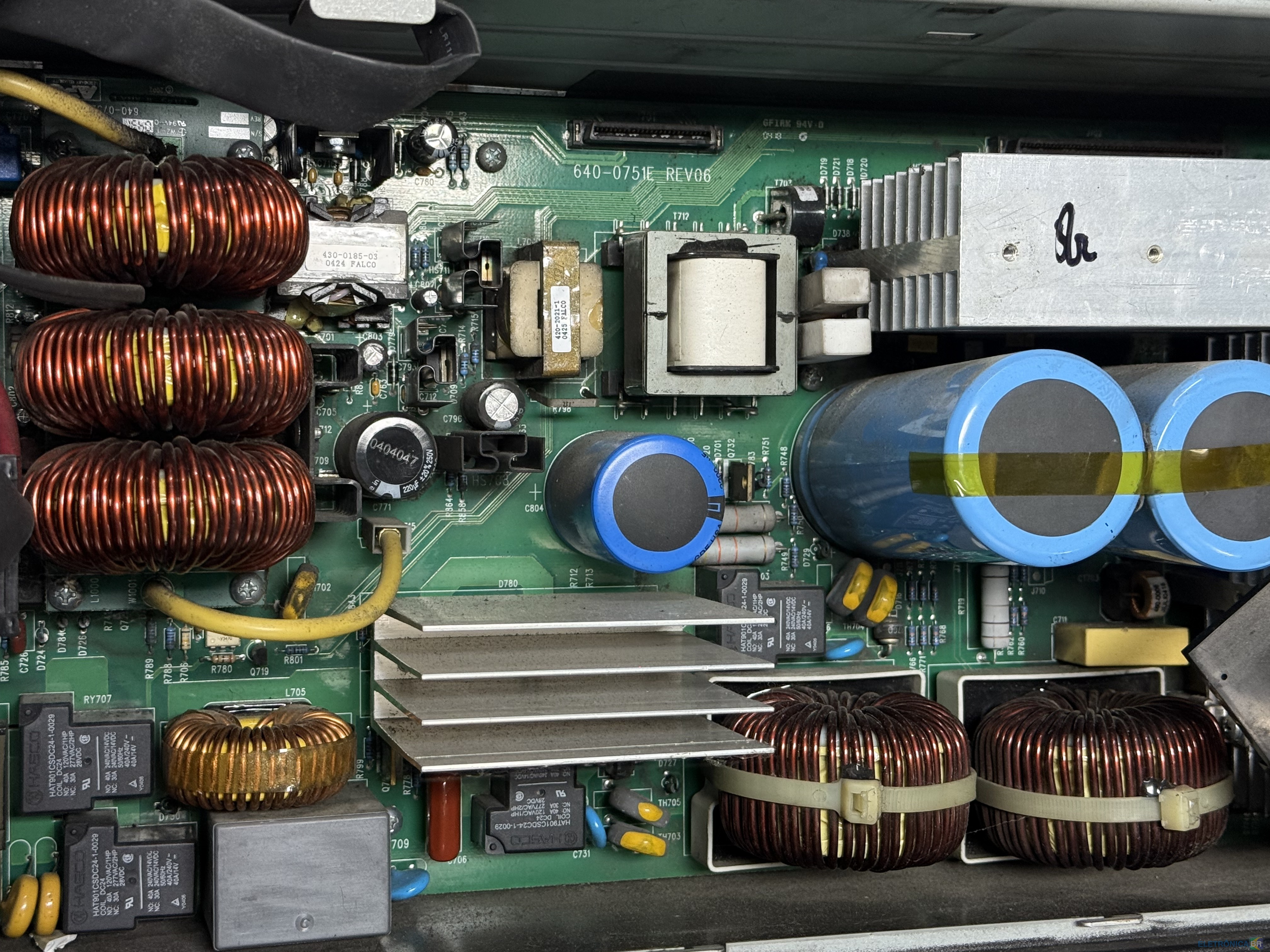

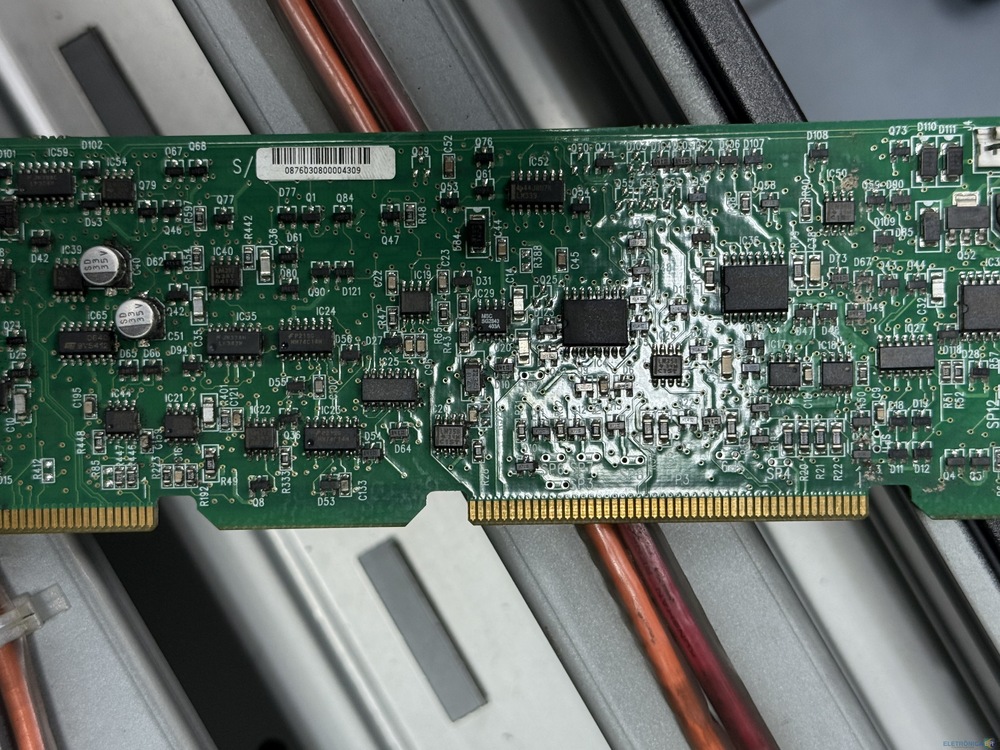

Hello everyone, I am looking for the schematic or service manual for an APC Smart-UPS RT SURTA3000XL. UPS model: APC Smart-UPS RT SURTA3000XL Main board: 640-0751E REV06 Logic board: 640-0750C / 640-0750G Requested documentation: Schematic or Service Manual. Problem description: The UPS was working before the battery replacement. After installing a new battery pack, the UPS started reporting a permanent Internal Fault (red X). At first, the UPS was still able to communicate through the original APC serial protocol. I successfully connected with apctest and could read UPS information. The reported battery charge was initially about 25%, then later dropped to 0%. After that, serial communication stopped completely. Current symptoms: - Permanent Internal Fault (red X). - No AC output. - Self-test only produces a single beep. - RS232 communication is completely inactive. - No communication with apctest. - No communication with PuTTY. Checks already performed: - Battery pack verified. - Cold restart performed. - APC serial cable checked with a multimeter (continuity OK). - Logic board removed and carefully inspected on both sides. - Main board visually inspected. - No burnt components found. - No swollen capacitors. - No obvious PCB damage. - Board edge connector and contacts are clean. I would appreciate any of the following: - Schematic for board 640-0751E (or compatible revision). - Service manual. - Diagnostic procedure. - Information about common failures that can cause both Internal Fault and complete loss of serial communication. If necessary, I upload high-resolution photos of board. Thank you very much for any help. Bart
