Agora sim, pode ter sido o calor mesmo, destas vez troquei o PQ902 com o ferro e está aparecendo os 3,43V no P2 e os 19V no B+_BIAS, consequentemente os 3,3V no P8 do BIOS Vou montar e ver se sobe.

No Windows 10, na tela de configuração inicial, quando pedia uma conexão com a internet bastava clicar na opção de que não tinha uma conexão, assim era possivel criar um usuário local sem a necessidade de usar um e-mail. Porém no Windows 11, ao chegar na mesma tela, não aparece essa opção. Há algumas maneiras de passar essa parte sem necessidade de conectar a uma rede, mas irei apresentar a que eu uso e acho mais prática. Quando chegar na tela que pede para escolher a rede, aperte o atalho Shift+F10 ou FN+Shift+F10 para equipamentos que possuem as funções em atalho. Após fazer o atalho o CMD irá abrir, basta digitar OOBE\BYPASSNRO e dar enter. Com isso o equipamento irá reiniciar e quando chegar novamente na tela de escolher a rede terá a opção de continuar sem acesso à internet e assim ser possível criar um usuário local. Entendo que muitos devem usar imagens alteradas e que nem deve precisar desse procedimento, mas caso alguém use a imagem oficial da Microsoft basta seguir esse procedimento.

aí te dei um polegar para que você tenha créditos e possa baixar a bios do fórum

Olá, neste tipo de equipamento você tem que resetar o chip da Bios fazendo uma ponte entre os pinos. Procure o diagrama do chip para identificar o pino de reinicialização e o GND. Feito o jumper, ligue o equipamento e ele deverá retornar ao estado de fábrica.

outra dica, ressolde a femea do lvds ( conector que vai pro display) la na placa de sinal... para garantir o perfeito contato entre os 2 lados ( tela e placa)

Neste guia, mostro como desmontar um laptop da série Acer Aspire 5 A515-54 (modelo N18Q13). Neste caso particular estou desmontando um Aspire A515-54-51DJ. Durante o processo de desmontagem, encontrei alguns prós e contras do design do Acer Aspire 5 A515-54. Aqui estão eles: Prós: - Suporte para unidades de estado sólido PCIe NVMe M.2. - O ventilador de refrigeração facilmente removível e substituível. - A bateria pode ser facilmente acessada e substituída. Contras: - A placa-mãe tem apenas um slot de memória. - O teclado está permanentemente ligado à carcaça superior. - A tela LCD está colada à tampa do visor. Etapas de desmontagem do laptop Para esta desmontagem, você precisará apenas de algumas ferramentas básicas: chave de fenda Phillips nº 0 ou nº 1, pinça e espátula fina para abertura da carcaça. PASSO 1. Remova onze parafusos da parte inferior. PASSO 2. Comece removendo a tampa da base usando uma espátula abridora de carcaças. Levante a tampa para separá-la do conjunto da caixa superior. Existem muitas travas ocultas que prendem a tampa. PASSO 3. Com todas as travas liberadas, você pode levantar e remover a tampa da base. Levante a tampa do lado do fone de ouvido. PASSO 4. Não há parafusos prendendo a bateria. Desconecte o cabo da bateria da placa-mãe. PASSO 5. Retire a fita transparente que prende a bateria à placa-mãe. Remova a bateria. Modelo de bateria da série Acer Aspire 5 A515-54: AC14B8K PASSO 6. Remova um parafuso que prende a unidade de estado sólido PCIe NVMe M.2. Puxe o SSD para fora. PASSO 7. Remova os dois parafusos do ventilador de resfriamento. Desconecte o cabo do ventilador da placa-mãe. PASSO 8. Levante e remova o ventilador. PASSO 9. Usando uma pinça, desconecte cuidadosamente os dois cabos da antena da placa sem fio. Pegue o cabo Wi-Fi perto da cabeça dourada e levante. O cabo se soltará do cartão. PASSO 10. Remova um parafuso que prende a placa sem fio. Puxe a placa sem fio para fora do slot. PASSO 11. Remova um parafuso que prende a placa de entrada de áudio USB. Desconecte o cabo de E/S da placa-mãe. O conector deve ser desbloqueado antes de remover o cabo. Levante a aba de travamento em um ângulo de 90 graus (seta vermelha) e puxe o cabo para fora. PASSO 12. Levante e remova a placa do conector de áudio USB. Etapas de remoção da placa-mãe e da tela O canto superior direito da placa-mãe está preso sob a dobradiça. Para remover a placa-mãe é necessário primeiro remover o painel da tela. Vou deixar o módulo de memória conectado na placa-mãe. A propósito, a série Acer Aspire 5 A515-54 pode suportar até 20 GB de RAM no total (16 GB no slot e 4 GB não removíveis embutidos na placa-mãe). PASSO 13. Remova os dois parafusos da dobradiça direita da tela. Desenrole os cabos da antena sem fio do caminho guiado na caixa superior. PASSO 14. Abra a dobradiça direita da tela conforme mostrado na imagem. PASSO 15. Remova os dois parafusos da dobradiça esquerda da tela. Desconecte o cabo da tela da placa-mãe. Destrave o conector. Levante e remova o cabo da tela. PASSO 16. Abra a dobradiça esquerda da tela. PASSO 17. Levante um lado do conjunto da caixa superior (seta vermelha) e deslize-o para baixo das dobradiças da tela (seta amarela). PASSO 18. Remova o conjunto da caixa superior completamente. PASSO 19. Remova os três parafusos que prendem a placa-mãe ao gabinete superior. Desconecte os seguintes cabos codificados por cores: – Cabo de retroiluminação do teclado (laranja). – Cabo do teclado (amarelo). – Cabo do alto-falante (verde). – Leitor de impressão digital (azul). – Cabo do touchpad (rosa). Vou deixar a bateria do CMOS conectada para salvar as configurações do BIOS. Veja como desconectar o cabo do teclado. 1. Deslize a aba de travamento do conector branco na direção indicada pela seta amarela. 2. Puxe o cabo para fora. PASSO 20. Levante o lado esquerdo da placa-mãe e separe-o do gabinete superior. A bateria CMOS anexada ao gabinete superior com fita adesiva. Separe a bateria do estojo. Aqui está o outro lado da placa-mãe Acer Aspire 5 A515-54. O conector de alimentação DC é soldado à placa-mãe. Como mencionei anteriormente, o teclado é permanentemente rebitado ao gabinete superior e não pode ser removido e substituído. Se o teclado falhar, é necessário substituir todo o conjunto da caixa superior. Remoção da tela LCD Com o display separado da base podemos começar a desmontá-lo. Você deve remover o visor para desmontá-lo. Caso contrário, não é possível remover o painel frontal. PASSO 23. Separe o painel frontal da tela da tampa da tela. Você terá que mexer o painel para liberar as travas ocultas. PASSO 24. Continue removendo o painel na parte superior da tela. PASSO 25. Depois que o painel frontal for removido na parte superior, você poderá passar para a área da dobradiça. PASSO 26. Separe a tampa da dobradiça da tela. Uma espátula fina será útil aqui. PASSO 27. Levante um lado da moldura da tela e separe-o da dobradiça. Preste atenção em como os cabos são roteados. PASSO 28. Remova a moldura da tela. Quando a moldura foi removida, descobri que a tela LCD está colada na tampa da tela. Não há parafusos prendendo a tela. Tive medo de prosseguir com a remoção da tela para não danificá-la (estou desmontando uma unidade funcionando perfeitamente). Para substituir a tela é necessário primeiro descolá-la. Fonte: https://www.insidemylaptop.com/how-to-disassemble-acer-aspire-5-a515-54-51dj-model-n18q13/

Fala pessoal estou com varias Soft Starter SSW07 – Cartão potência CPS73.00 – Weg na bancada , não ligam o a placa de cima, ja achei o problema N5 é um TL431A, porem quando coloco outro, até mesmo o original, de uma outra placa funcionando ele esquenta demais, tanto o novo que comprei e coloquei, quanto o original retirado de outra placa funcionando. Como se fosse alguma coisa errada na placa mais, não me parece ter nada?! Alguém? da manutenção ai nesses brinquedos?hehehe Abraços.

Eu tinha conhecimento do problema de display desta tv já havia algum tempo, mas como estava funcionando continuou assim. Após ela parar de funcionar me foi entregue para avaliar o porque de não apresentar sequer standby. Verifiquei que a ponte de retificadora havia queimado. A ponte original é uma de 600V 6A, coloquei uma de 1000V 10A e o aparelho voltou a funcionar normalmente e para minha surpresa os borrões que o display apresentava sumiram! Eu nunca poderia imaginar que este problema seria solucionado com a troca da ponte retificadora. Fica a dica para alguém um problema semelhante. Sei de outro modelo da Samsung com o mesmo problema de display com as bordas borradas e vou realizar o mesmo procedimento de troca de ponte retificadora para ver se fica boa tbm.

Epson L3150 estava com todas as luzes piscandon no status monitor aparecia que estava imprimindo e não saída disso. tentei atualização de firmware não deu certo. Tentei reset de almofadas mas o ADJprog nem reconhecia a impressora. Baixei o arquivo da bios aqui do site e regravei com a gravadora e voltou a funcionar normalmente.

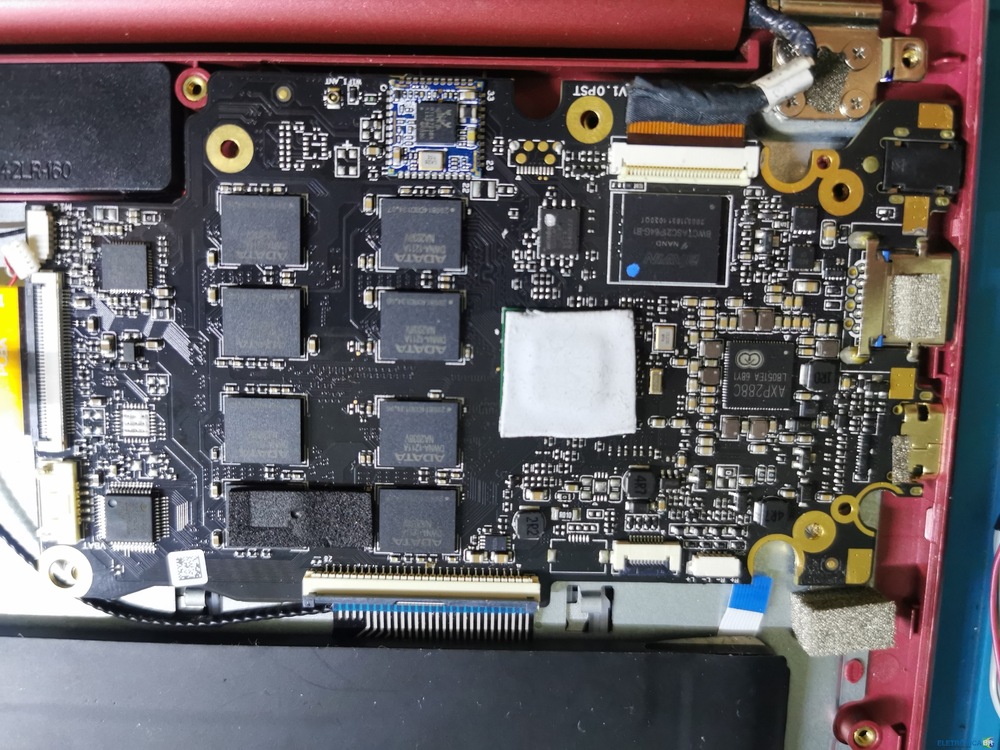

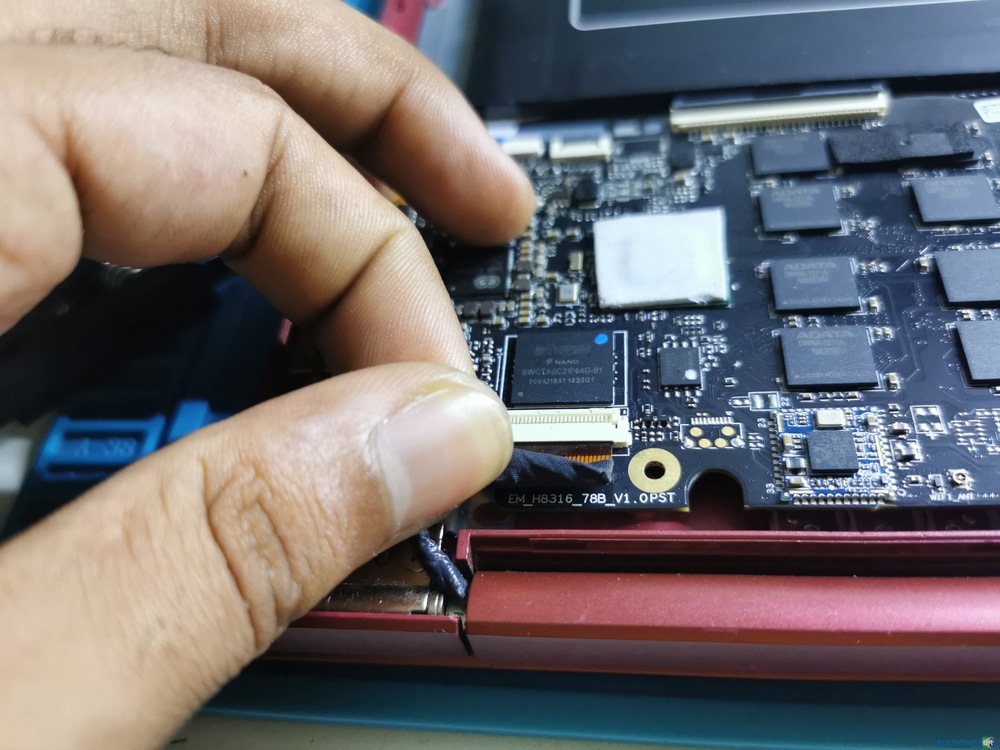

Boa tarde a todos! Estou com uma pérola em minhas mãos. Esses novos tablets da positivo vulgo notebooks kkk Cliente trouxe para eu formatar ele. Até aí tudo bem... Dei prioridade para ele por ser um serviço rápido. Mas minha dor de cabeça começou quando fui mecher na BIOS dele. Após ativar alguns recursos na BIOS ele simplesmente parou de dar vídeo kkkkk Aí pensei, vou abrir e tirar a bateria para resetar o CMOS e para a minha surpresa não tem a bateria e nem a placa de notebook kkkkk Estou desesperado para encontrar a BIOS para regravar e sair desse b.o Espero que consiga essa ajuda

Amigo boa tarde eu ja peguei um similar a esse e aconteceu a mesma coisa eu resolvi ele regravando a bios mesmo. Tem o arquivo de bios aki no forum.

Tambem ja peguei casos que a bateria esta muito baixa, ai vc deixa carregando de um dia para o outro, ele carrega a bateria bem e da video novamente.

Eu ja tinha re-gravado a bios, que era o problema original, aí veio o prpblema da mensagem. Aí coloquei outra fonte e ta em testes, até agora tudo ok. Valeu

Amigo, na parte de treinamento em notebooks, há um vasto acervo disponível, um dos melhores. Acredito que é o que o Forum tem de mais valioso. Claro se vc tem interesse nessa área. Muito material disponível, alguns vídeos de quem entende do assunto. Eu recomendaria. Para começar do zero, assuntos sobre eletronica basica, seria um começo. Sucesso!

Boa tarde. Pensei que era uma dúvida, editei e apaguei. Essa dica é boa, mas é mais prático fazer com a própria imagem oficial do windows, pelo rufus, e selecionar a opção de criar uma conta local. Obrigado pela dica

Esquema tem aqui: Se tiver osciloscopio, veja se o cristal da MCU esta oscilando. Esta parecendo que o Firmware não esta rodando. Boa sorte

Entendi, obrigado pela ajuda

Faço isso também

Link pro esquema:

vc tá tirando de sucata? ele é um mosfet tipo N tá com dúvida do calor, retire e solde o mosfet com ferro de solda, encha os pinos de solda e vá passando o ferro em todos os pinos até ele soltar.

realmente não me recordo mas se estiver letra D na placa ou no esquema e diodo comum

esses 2 não server para substituir devido se transistor mosfet e o BU3150AF bipolar. Sobre o resistor se estava escrito 2R2 ele e igual a 2,2ohms e não 220

uma outra dica, se nao tiveres esquema procure pelos datasheets dos ci, veja se tem algum controlador de power ou algo do tipo...

geralmente se nao acende nem o led ( geralmente acionado pelo processador ) e nao liga eu iria de placa principal com defeito no processador. tente ver se existe uma linha de 1-1.2v, geralmente nas bobinas da main vc acha esse tipo de tensao, outra coisa, veja o cristal de quartzo, se ele falhar, o processador nao trabalha...

Conheci a Eletrônica BR através da necessidade de solucionar problemas enfrentados no dia a dia da bancada; tenho formação como Tec em Informática pelo SENAC e tecnólogo em analise e desenvolvimento em sistemas pela FATEC; Tenho básico para intermediário em eletrônica, estou procurando evoluir nessa área; Me formei tec junto com meu ensino médio, entrando em 2017 para uma assistência e permanecendo lá ate metade de 2022, hj sou MEI e estou trabalhando em uma assistência juntamente a mais 2 tec, essa assistência é Ruan Vasques Informática, com um foco em reparo de placas, MAC, vídeo games e desktop convencional e desktop gamer.

Amigo procurei aqui e não tinha nenhuma placa sac-001 eu tinha uma saa-001, então ficou assim de cima para baixo: capacitor pequeno embaixo da APU => 1.160uF possivelmente em valor comercial 1uF; capacitor grande embaixo da APU => 20.67uF possivelmente em valor comercial 20uF; capacitor da memória você desloca um igual de outro banco de memória RAM do lado e mede depois volta ele pro lugar; capacitor do PWM => 116nF possivelmente em valor comercial 100nF;

Dá uma olhada se essa aqui vai dar certo

Veja se agora consegue baixar algo ! Creio que deva ser um pouco mais participativo para aumentar o seu numero de creditos.

Olá @Mário Duarte Santos . Por favor altere o título do tópico e inclua a marca, a potência e o modelo da fonte, isso vai facilitar para que os colegas possam lhe auxiliar no reparo, além de ajudar a manter a organização do fórum. Se for possível poste também fotos com boa resolução dos 2 lados da placa Você conseguiu identificar na placa em quais componentes o R35 está ligado ?

Muda pra categoria correta e coloca modelo do all in one e da placa no titulo também Informatica > Motherboards, PCs, All in One & Cia > Pedidos de esquemas ou bios de Moterboarrds e All in One Segue esses menus lá pra corrigir

@priesleymreis amigo para fazer download geralmente tem que ter creditos e pode esta ajudando no forum, agora como teu notebook estar com um processador ja de terceira geração e o i7 tambem é terceira geração, não vejo necessidade de bios, agora tem que ver se ele ta bom, pois ja usei processador i7 nessas placas sem atualizar bios, mais creio que nao era esse, que geralmente esse dai sai nos dell ou samsung que ja peguei acho que o que testei era mais baixo o clock dele.

NNão se esqueça da importância da utilização de materiais anti-estático. Importante ressaltar que se tenha muito cuidado ao retirar a tela, pois tem o flex dos sensores na parte de baixo.

@vou passar torres

@TUCA INFORMATICA Boa tarde, aqui no forum tem esse arquivo.

Havia deixado a placa de lado por uns dias e finalmente decidi analisar novamente. Percebi que um dos VRM da APU não estava funcionando, apesar de não haver nenhuma fuga na região, um dos DRMos estava danificado. Ao substituí-lo, o console apresentou vídeo! OBS: Coloquei o desfecho de forma resumida, a placa já havia sido mexida e condenada. Apesar de não ter experiência com PS4, essa é a prova que saber analisar é muito mais importante do que saber qual componente trocar!

@o__rionTG, @igortsouza, @Felipe Pasqualotto Boa noite Valentes! Caso ainda não tenham solucionado, segue... Consegui solucionar problema semelhante! https://eletronicabr.com/forums/topic/149757-samsung-galaxy-tab-101-gt-n8000-loop-infinito/?do=findComment&comment=725892

Nome do arquivo: LG 32LG80FD arquivo enviado: April 19, 2016, 5:35:46 PM Esquema elétrico LG 32LG80FD Clique aqui para baixar este arquivo

Atenção Seguem mais dois links que podem ajudar: Dúvidas Frequentes Preciso de um arquivo e não tenho créditos Caso ainda tenha dúvidas, você poderá responder o tópico abaixo: Fale com a Moderação

Neste tópico, vc encontra informações sobre: - Criar tópicos - Editar e finalizar tópicos - Inserir imagens - Inserir links Criando um Novo Tópico São diversas opções para a criação de um novo tópico. Acompanhe as setas vermelhas nas imagens abaixo. Na HOME do fórum: Na página inicial do fórum: Ao clicar em um destes botões acima, selecione em qual fórum deseja criar o novo tópico e clique em Continuar. Na tela seguinte, preencha os campos obrigatórios (descritos abaixo) e clique em Salvar. Título = Informe sempre o Modelo completo do aparelho + Modelo da placa + Defeito Prefixo = Selecione um prefixo adequado ao seu tópico. Consulte a tabela logo abaixo. Descrição = Informe todos os testes já realizados. Quanto mais detalhes informar, mais fácil será para receber ajuda. » Utilizado quando queremos ajuda para analisar defeitos e placas de aparelhos eletrônicos. » Para quando temos alguma dúvida sobre determinado componente ou implementação de alguma técnica em eletrônica. » Quando temos alguma dica interessante para passar pertinente ao assunto da área em questão. » Apresentar tutorial ou manual de algum procedimento. » Divulgar uma notícia pertinente ao assunto da área em questão. » Para ser usado quando o tópico for resolvido. » Quando não conseguimos a solução e tivemos que devolver o equipamento sem conserto. Atenção Tópicos fora dos padrões do fórum poderão ser deletados. Mais informações neste link » CLIQUE AQUI Outra opção interessante, é navegar até o fórum desejado e clicar no botão Novo Tópico. Todas as áreas disponíveis estão neste link » CLIQUE AQUI Ao fazer isso, vc não precisa selecionar o fórum para criar o novo tópico. Ele será criado diretamente na área onde deseja. Para monitorar seus tópicos e outros que desejar, use a opção Seguir. Você receberá um alerta cada vez que uma nova resposta for postada em seus tópicos monitorados. Para criar um tópico agora » Editando e finalizando seu tópico Para editar seu tópico, clique na opção Editar, localizado na primeira mensagem do seu tópico. Através desta opção, vc pode corrigir ou acrescentar informações. Para finalizar o seu tópico também é muito simples. Utilize o botão Editar para alterar o prefixo do seu tópico, de acordo com a solução encontrada (Resolvido ou Devolvido). Atenção Ao finalizar o seu tópico, não esqueça de agradecer a todos que participaram, clicando no joinha dos usuários. Isso deve ser feito, independente do resultado obtido (Resolvido ou Devolvido). Inserindo imagens Para inserir imagens, siga as dicas abaixo. IMPORTANTE A opção de anexar arquivos ao seu tópico é apenas para IMAGENS. Para arquivos (PDF, RAR e etc), utilize o Gerenciador de Arquivos. Veja como fazer o upload de arquivos neste link > CLIQUE AQUI Inserindo Links Ao inserir ou colar links em suas postagens, você tem duas opções: 1 - Apenas inserir o link. Desta forma, ele será transformado em uma imagem (miniatura do tópico). 2 - Após inserir o link, clique em "Exibir apenas como um link" na área de edição. Desta forma, ele será mostrado apenas como um link normal. Veja os detalhes no vídeo abaixo.
