Todo equipamento eletrônico está sujeito a defeitos e mal funcionamento ao longo de sua vida útil. Estes defeitos estão atrelados a causas específicas, que podem acelerar o processo de deterioração dos circuitos internos e acabar por inutilizar o aparelho. A seguir, estão os quatro principais causadores desses defeitos e como eles destroem a funcionalidade do equipamento: 1) Vida útil O fato é que tudo tem um prazo de validade, e isso não é diferente para os componentes eletrônicos. Com a utilização ao longo do tempo, os componentes são submetidos a diversos ciclos térmicos causados pela passagem de corrente elétrica e dissipação de potência. Esse efeito causa desgaste nos materiais do componente, o que pode alterar suas propriedades elétricas originais, fazendo com que a função e eficiência do equipamento eletrônico fique comprometida. 2) Excesso de vibração A passagem de corrente elétrica pelos componentes para que estes desempenhem sua função no circuito é dependente de um meio físico para condução. Para isto é comum realizar a soldagem dos componentes, conectando-os de uma forma específica em uma PCI (placa de circuito impresso), por exemplo. O problema do excesso de vibração se apresenta justamente nesta categoria, como um dos principais responsáveis pelo mau contato em conexões. Após a solda secar e a conexão da trilha com o terminal do componente estiver estabelecida, o excesso de vibração pode, ao longo do tempo, fazer com que a solda se quebre e interrompa o fluxo de energia no circuito, causando mal funcionamento no sistema como um todo. 3) Excesso de calor Todo circuito eletrônico tem uma faixa de temperatura de operação, que garante o bom funcionamento dos componentes envolvidos. Excesso de sujeira, sobretensão, sobrecorrente e alta temperatura do meio são alguns exemplos de problemas que, inevitavelmente, levam ao cenário final de excesso de calor no circuito eletrônico. Esse efeito faz com que a desordem molecular dos componentes aumente, o que pode alterar suas propriedades elétricas e impedir que o circuito eletrônico funcione da maneira que deveria. Exemplos disso, são os superaquecimentos dos smartphones, notebooks, tablets e diversos outros aparelhos eletrônicos usados por nós no cotidiano. 4) Eletricidade estática (ESD) A eletrostática é definida como um acúmulo ou falta de elétrons em algum corpo ou local. Como tudo na natureza tende ao equilíbrio, este corpo ou local que está carregado estaticamente necessita de um outro corpo ou local para descarregar, a fim de atingir o equilíbrio elétrico natural. O problema disso é que a diferença de potencial elétrico gerada entre os dois corpos pode ser de uma magnitude muito alta. Se um desses corpos for um circuito eletrônico que opera com baixas tensões, esta descarga elétrica pode causar danos catastróficos ao sistema, como derretimento dos componentes e vazamento em baterias. Por esse efeito repentino e devastador, a eletrostática é um dos principais vilões para desenvolvedores e técnicos de equipamentos eletrônicos. Como prevenir o acontecimento desses defeitos? Todos os defeitos aqui citados podem ser interferidos de alguma maneira. O defeito de vida útil pode ser remediado com boas práticas e um bom design de projeto, com intenção de garantir longevidade ao produto. Principais medidas para prevenção de defeitos nesses equipamentos: Evitar usar produtos eletrônicos como celular, tablet e notebook enquanto eles carregam; Tomar cuidado com equipamentos muito perto de água ou outros tipos de líquido; Saber a tensão certa ao ligar um produto na tomada. Fonte:https://eletronjun.com.br/2020/11/14/principais-causas-de-defeitos-em-produtos-eletronicos/

Na imagem abaixo vocês podem conferir algumas tensões desta placa em funcionamento. Medições realizadas em aparelho 100% funcional!

Prezados, boa noite. Procedi para a substituição do diodo e a lâmpada não mais acendeu. Não existia indicativos de curto no IC, mas alguns diodos que ficam na parte de baixo da placa próximo a região dos MOSFET se mostraram com comportamento suspeito (apresentavam valores na escala de diodo com multímetro em ambos lados). Por fim, achei o que parece um termistor SMD completamente rachado no circuito secundário. Por apresentar vários sinais de de danos, decidimos por substituir a fonte por uma fonte nova + ballast, já que alguns componentes também possam estar "cansados". Essa é a decisão final. Agradeço a manifestação para solução do problema.

OB232F não é o pwm do stand by? O PWM do PFC costuma ficar numa placa pequena anexada à placa principal.

@Reidasfontes O circuito de Pfc está com falha, provavelmente o Feedback pois subiu pouco. Sua tensão ac é 220v, logo no capacitor terá a tensão de pico 220x1.41= 310v. Essa é a tensão que encontrará no capacitor de poliéster grande próximo da ponte retificadora da rede ac. Qual o íc pwm que usa aí? Assim conseguiremos falar qual pino terá que conferir os resistires de feedback do pfc.

Bom dia, pessoal! Estou com uma HP LaserJet Managed MFP E42540 em bancada que está dando o erro 98.00.00, pelo que vi é algo relacionado a firmware. Tentei fazer um parcial clear (reset de fábrica), porém o erro persistiu. Então, resolvi formatar o HD e baixar uma nova firmware e fazer a instalação via USB. Fiz o procedimento, porém o mesmo erro persiste. Alguém já passou por isso? Será que é somente substituindo o HD? Pq o engraçado que o erro da exatamente na hora que ela faz a leitura do HD e eu não consigo acessar nada relacionado ao HD no menu, pois da como inativo. PS: Tentei procurar na internet o HD desta máquina para comprar e fazer a substituição, porém não encontro. Qualquer ajuda é bem vinda. Obrigado.

@Reidasfontes Certo, mas quando a gente mede raramente dá 220V certinho. Quanto tá dando, 220, 230??

Resolvido com a troca do microcontrolador.

Visualizar Arquivo Esquema Schematic MSI- MS-7636 REV 3.1 13766.pdf Esquema Schematic MSI- MS-7636 REV 3.1 13766.pdf Uploader kotnatan Enviado 20-04-2017 Categoria Msi

Modelos diferentes de placa então. Segue o post #8 com as dicas de alterações, são bem precisas.

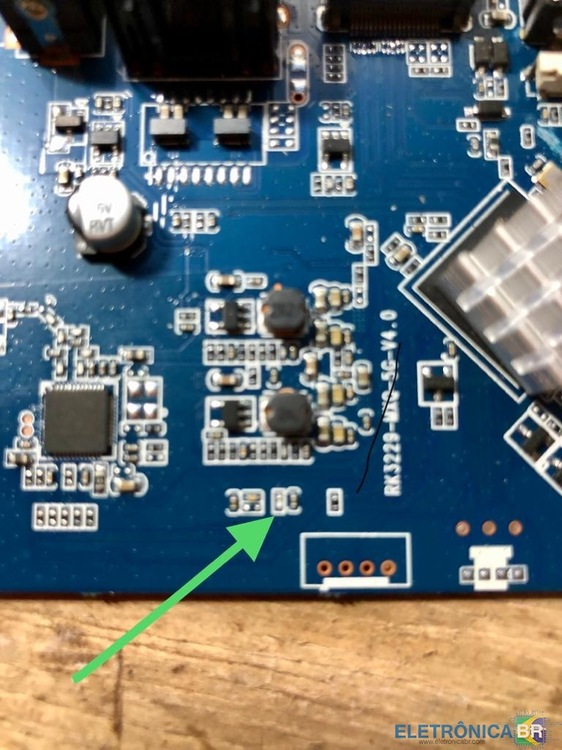

Posta uma foto da placa pra tentar identificar algo mais pra lhe ajudar

Nunca utilizei produto quimico do tipo solvente, mesmo em pequena quantidade agride o verniz da placa, favorecendo futuramente a um aumento na oxidação, uma vez que ficara mais exposto. Existem no mercado produtos pra essa finalidade, limpa contatos funciona, alcool iso tbm. Para usar agua e sabao, terás que ter uma estufa para a secagem total da placa, pois mesmo secando com estação de retrabalho pode ficar umidade deibaixo das BGAs da placa.

Corrija o modelo da placa. tente com o AON7200

Quem costumava montar esses monitores para a Philips era a AOC (TPV - Envision) ! Se for um semelhante ao S551 o Fly pode ser um 79A355-503-AS Boa sorte

Qual eh o codigo de fabricação da sua tela ? A BIOS ira depender do codigo de fabricação da tela (Versão do Painel), vide tabela abaixo: Veja se na placa ORIGINAL tem uma etiqueta de exemplo igual a da figura abaixo: Se a tela da placa antiga for diferente da tela original, tera que trocar tambem os resistores R812 e R813 que consta no Boletim Tecnicos IT-M0068 Para mais detalhes, vide o seguinte topico:

@VitoC pelo esquema quem controla o monitor externo e a tela interna é o chip de vídeo dedicado:

@SoldadoGhost

Peguei uma dessas, o processador nem esquenta, fiz o reflow mais ainda não funciona, a resistencia da linha de alimentação do processador está em torno de 270ohms, todas as tensões estão presentes.

Quem puder me dar essa força aí já agradeço, eu tenho um note login não sei o modelo específico é um i3 de 2° geração o modelo da placa dele é PBL10 LA-6731P. Ele liga porém a imagem aparece toda branca na tela, mais no vídeo externo funciona normal, por isso quero o esquema pra tentar fazer o reparo dele.

E difícil conseguir baixar arquivos nesse site.

@Fabinho Luiz , vc informando o modelo errado da placa fica difícil, né.... Corrija o título com o modelo correto. Segue link da bios. https://eletronicabr.com/files/file/16027-bios-_exo_br40ii7_-_pcb_m-b_br45ii1-br40ii7_r-01_16466-eletronicabrcomrar/ Estou lhe dando um joinha para vc poder comprar um pacote de download e baixar o arquivo.

Muito bom o tópico, parabéns!

Não esquece de fazer o backup do seu arquivo antes de gravar a BIOS!

Até agora só vi cartão SD, um eMMC, primeira vez, como eles no complicam! Se fosse cartão, retirar, formatar fat32 e voltar seria uma solução talvez. Tem até a serigrafia no formato de cartão Sd ali. Agora como conversar com esse eMMC? Complicado, tentei dar uma procurada em alguma informação mas nada! Se a atualização foi feita com sucesso, acredito que esta tudo certo com o firmware na Eprom. Ainda acho que exista uma solução via software, não é possivel que um desmonte de volume do dispositivo assim a condene, mas se encontrou para trocar, esta no caminho certo. Boa sorte!

Então, na verdade ela usa eMMC. Acabei pesquisando aqui e encontrei pela referência (B5L32-60002) na placa plugada junto a placa lógica. Vou encomendar ela para fazer o teste.

Amigo, do HD ou do SSd? Esse modelo tm cartão Sd na placa lógica?

Boa tarde a todos estou esse nobreak APC back-ups 600va por sinal muito ruim , que a bateria danificou e ao colocar bateria nova ele funciona porém não carrrega a bateria só chega 4,9 v no positivo da bateria ai consome toda a carga e voltagem da bateria..Analisando o circuito ao lado do conector de carga existem R64 R66 R67 e R79 todos de 1 ohms e todos abertos seguindo a trilha Q17 IRF630 totalmente em curto ou seja proteção horrível troquei Q17 coloquei um fio no lugar dos resistores não tinha e voltou a liberar 13,8 v e bateria carrega normal.. Minha duvida é se tenho que repor estes resistores ou posso deixar o fio lá ... Obrigado Troquei os resistores também ficou beleza achei melhor trocar ...

Como o Colega Ferro Velho falou, fonte tem conserto (exceto um raio tenha torrado a placa, rs). Acabei de reparar uma Tv destas da Philips, 47pfl5007g/78. Led do Stand by permanentemente aceso, sem piscar, sem nada. Na fonte não apareciam os 12v, não tinha a dobração da voltagem. Como esta tv já é conhecida de outros técnicos mais experientes, segui a dica: Transistores Q 581 e o 603, troquei o diodo q fica ao lado deles o D602, quase resolveu, rs. ai encontrei um outro diodo o D107 miserento q estava aberto, substitui por um 1n4007 mesmo e mágica, tv funcionando plenamente de novo. Agradeço a inspiração dos mais experientes, que me motivam a continuar a pesquisar e aprender.

Esquema foxconn h61mxv Visualizar Arquivo Se lhe serviu agradeça com joinha. Uploader SDTech Enviado 20-10-2018 Categoria Foxconn

Caso ainda precise, está aí o PKG. https://eletronicabr.com/files/file/25342-pkg-tv-philips-série-pkg-xxpfl5007g-78/?do=download&csrfKey=5e55d01b160a78c7e83f806e57d42e00

Ola pessoal peguei essa maquina na bancada com esse sintoma, da led liga e desliga bem rapido sem da video, problema solucionado com a gravação da bios, são 2 arquivos vou colocar o link da bios que usei e deu certo...se ajudar nao esqueça do joinha obrigado https://eletronicabr.com/files/file/13534-bios_lg-_p430_paj80_la-7401p_rev_10_ec-main_ok_16160-eletronicabrcomrar

Somente entrar na bios e na lista de boot, em cima de internal shell apertar shift + a tecla 1 de exclamação, ficara com exclamaçao desabilitando o internal shell!

Para ter acesso a todas as áreas do fórum, você deve conhecer o sistema de créditos do EletrônicaBr. O sistema de créditos é muito simples e tem como sua base o Joinha = Como funciona: 1-> O Joinha é a forma de agradecer a ajuda que recebemos nos tópicos e também deve ser usado no caso de uma dica ou um arquivo baixado que nos foi útil. 2-> Cada joinha recebido equivale a 10 Créditos. = 10 Créditos Esses créditos são usados para comprar o acesso aos downloads e a área de casos resolvidos. 3-> Depois de finalizar seu tópico, não esqueça de clicar no joinha dos colegas que participaram dele. É a melhor forma de agradecer, independente do resultado do seu tópico (Resolvido ou Devolvido). 4-> Não precisa ter medo de dar o joinha, ele é grátis. Ao dar um joinha, não se preocupe, ele não será descontado dos joinhas que você possui. 5-> Todo usuário pode dar até 5 joinhas para cada colega em um período de 24 horas. Caso precise agradecer mais que 5 usuários em um dia, deixe para o dia seguinte. 6-> Evite pedir joinhas nos tópicos. Eles virão normalmente, de forma proporcional a ajuda que oferecer. 7-> Em todas as mensagens do fórum você encontra o ícone do joinha Ao clicar neste ícone, outras opções serão mostradas. Clique no ícone azul para dar um joinha. Os outros ícones são para demonstrar reações, como o título de cada um sugere. Os ícones em amarelo não geram créditos. 8-> Ja ganhou Créditos EBR??? Agora é so clicar em "Assinaturas" no menu principal e comprar gratuitamente a assinatura de downloads ou de acesso preferido. (Se seu perfil estiver incompleto aparecera uma tela de cadastro simples. Preencha os dados corretamente e conclua sua assinatura.) 9-> Você pode ver seus créditos e pacotes de acesso nos menus da loja » https://eletronicabr.com/store/ Vídeo atualizado em 28.09.17 ATENÇÃO: -> Você recebe joinhas ao ajudar outros usuários. Atribuir joinhas (dar joinhas) a outro usuário não geram créditos para você. Os créditos são contabilizados para quem recebe o joinha. Clique Aqui e saiba tudo joinhas. -> Para você que tem pouco tempo e quer acesso mais rápido a todo o Fórum, temos os planos por assinatura VIP. Clique Aqui para detalhes sobre assinaturas VIP. -> Mas lembre-se, participando ativamente do fórum você pode ter acesso aos Downloads e Casos Resolvidos totalmente grátis. Clique Aqui e aprenda ganhar muitos joinhas. -> Por que Downloads e Casos Resolvidos estão bloqueados? Usuários que não participam ativamente do fórum ou mau intencionados que vendem nossos conteúdos na internet não são vistos com bons olhos. Para diminuir essa incidência, existe o sistema de créditos. É PROIBIDO a troca de joinhas no fórum. Use-o de forma consciente! Dúvidas, comentários, sugestões, elogios e críticas construtivas sobre o nosso Fórum de uma forma geral, você pode postar aqui: https://eletronicabr.com/forums/forum/11-sugestões-para-melhoria/

Tal como o autor do tópico tive o mesmo problema, mas consegui resolver. Bom é meio que uma "gambiarra", essa placa mãe e encomendada pela MEGAWARE para há GIBABYTE, então após procurar bastante achei o modela da gigabyte com mesmo hardware... >> GA-H61M-DS2H (rev. 2.1) Download BIOS v.F7 " http://download.gigabyte.eu/FileList/BIOS/mb_bios_ga-h61m-ds2h_f7.exe " Baixa, descompacta vai criar um arquivo "h61mds2h.f7" renomeie para "bios" (exemplo) sem extensão, confirme a alteração da extensão do arquivo e copie para um pendrive formatado em "FAT32". Ligue a placa mãe já com o pendrive e acesse a bios, pressione "F8" para entrar no "Q-FLASH", escolha há opção "LOAD BIOS FRON DRIVE" (se não me engano é isso) selecione o arquivo "bios" e "yes" para confirmar. Após completar o update a placa pode reiniciar 2 ou 3 vezes automaticamente e "PRONTO". Tirando o fato que fica com o logo da Gigabyte o restante fica totalmente funcional, inclusive testei com drivers da MEGAWARE e funcionou perfeitamente. TA ai BOA SORTE!!!!
