Televisor Samsung Modelo: 2033M ou CS20MS ou CM20MS Placa principal: BN41-01289B Defeito: desliga após poucos minutos. Led da entrada digital fica acendendo e apagando, mas fontes estão normais. Solução: retire o IC6002, limpe e recoloque no lugar. Aqui resolveu, mas pode haver casos que tenha que trocá-lo. Este circuito integrado faz o reset. Tem formato de transistor SMD, está próximo ao cristal. A referência comercial é V6309 ou V6319.

Aconselho trocar, se possível, todos os mosfets desta placa tanto os de alta quanto os de baixa. Esta placa sempre dá problemas nestes mosfets trabalho com elas e sempre este problema está neles. Ja regravei diversas vezes a bios destas placas e não resolve. Outro problema que acontece com esta linha que é bem comum, é o problema de solda fria no PCH. Reflow neste PCH ou até mesmo se tiver condições, Rebow no PCH. Mas é por ai eu sempre faço primeiro nos mosfets. Se não quiser trocá-los, tire um por um e teste-os fora da placa, exemplo: retire primeiro os da linha de baixa e meça com multimetro analógico só com multimetro analógico verá a diferença de um para o outro. então descarte o que for diferente da maioria nos testes pois deve estar com fulga.Acompanhando seus testes.

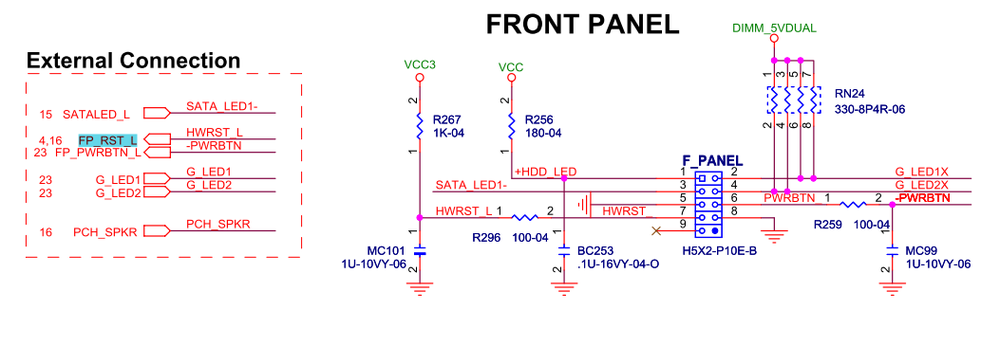

Mais uma vez, que tiver interesse em aprender tem que ler ! Tentei elaborar o tópico da maneira mais ilustrada possível mas é fundamental a leitura cuidadosa do material. Quem não quiser ler pode fechar a página e continuar sem entender o conceito. Vocês lembram aqueles sinais nos esquemas que contem o caractere #? Bom, aqueles sinais contem aquele símbolo por serem sinais invertidos, "formalmente" chamados de sinais de estado logico “active low”. Os estados lógicos Os circuitos digitais trabalham com tensões que são usadas para representar os estados lógicos, (H)High ou (L)Low, 1 ou 0. A ausência ou presença de determinada tensão (varia de acordo com o circuito estudado) é que vai definir este estado logico. Estes sinais são usualmente utilizados para ativar ou desativar circuitos e basicamente compõem de maneira integral a arquitetura de uma placa mãe. Como primeiro exemplo vou citar um integrado RT8206. Analisando o datasheet deste integrado podemos ver que ele precisa de um valor alto em ENLDO para poder ter a sua saída de LDO habilitada. No exemplo a seguir podemos ver a sentença na pratica Portanto podemos afirmar que para ter ENLDO – Enable LDO ou “Habilitar LDO” precisamos contar com um sinal em nível alto (H). No hipotético caso de que este sinal fosse um sinal invertido (ENLDO#) então nos precisaríamos de que não houvesse tensão neste terminal para habilita-lo. Devemos tomar cuidado também ao fato de que muitas vezes a diferença pode estar na forma de interpretar o sinal, por exemplo, se este sinal se chamasse SHDN_LDO# (Shutdown LDO) ele funcionaria da mesma forma que citamos no exemplo acima, portanto no momento em que não houvesse tensão no terminal o sinal de SHDN_LDO# estaria ativo e poderíamos dizer que a saída LDO estaria desligada ou SHUTDOWN. Vale lembrar que os sinais invertidos podem ser representados de várias formas, os mais comuns são: • Com uma barra acima • Com o símbolo de # • Antecedido com o sinal de – Vejamos mais alguns exemplos para pegar o jeito da coisa Quanta AT1 – Max8724 Nesta imagem podemos ver 2 exemplos, o pin 8 SHDN# e o pin 11 ACOK#. No primeiro caso interpretamos que se o pin 8 estiver sem tensão teremos o sinal de SHDN# ativo e portanto o integrado estará desligado (SHUTDOWN), no segundo caso precisamos que o pin 11 tenha 0V para que a fonte do notebook seja corretamente reconhecida pelo aparelho e o sinal de AC OK se encontre ativo. Compal LA-6582P - LVDS Este é mais um ótimo exemplo já que muitas pessoas quando analisam problemas relacionados com o circuito LVDS acabam encontrando dificuldades para realizar as aferições correspondentes. Neste caso temos que ter 3V no pin 9 pois caso contrario teremos o sinal DISPOFF# ativo e obviamente o DISPLAY estará OFF. Outro exemplo fantástico são os sinais de reset. ECS H67H2-M3 Ver 1.0 Como pode ser observado o terminal de reset da placa tem alimentação constante através da resistência pull up R267, o reset é acionado no momento que esta tensão é jogada ao GND por meio do interruptor que se conecta ao front panel. Portanto podemos dizer que quando pressionamos o botão de reset do aparelho a tensão cai a 0V e com isto ativa-se a linha de FP_RST_L (FRONT PANEL RESET LOW). Um detalhe interessante é que neste esquema as linhas active-low são representadas por um _L no final, como pode ser apreciado na próxima imagem. Deixo a seguir referências externas para complementar o estudo http://en.wikipedia.org/wiki/Logic_level http://webdocs.cs.ualberta.ca/~amaral/courses/329/webslides/Topic2-DeMorganLaws/sld017.htm Bom, espero que o material tenha sido de ajuda para os colegas e como sempre fico no aguardo dos seus comentários e opiniões Gostaria também de deixar o meu agradecimento aos amigos do fórum que sempre ajudam na elaboração e revisão deste tipo de tópico, entre eles o estimado colega Claudio Silva. Graças a vocês temos a certeza de que sempre teremos uma comunidade da mais alta qualidade, o meu muito obrigado a todos

No instante que liga, acompanhe a tensão nas bobinas. Pode ser que esteja faltando alguma. 😉

Leias as regras do fórum, para se familiarizar. No geral funciona assim, caso voce possa ajudar os colegas no fórum, que tenham dificuldade na solução de defeitos ou duvidas, voce vai contribuindo, inclusive fazendo tópicos tipo tutoriais, etc. Porem, caso não disponha de algum tempo, para participar no fórum, pode optar pela assinatura vip. Vale lembrar, que o EBR não é um local na internet, onde apenas se fazem downloads.

No esquema nao encontro esse "J600" mas sim o PAD600 da linha do pino VIN do CI de 3/5v é o mesmo? O carregador tem um pino central correto? Testou com outros carregadores? Errado isso! A placa liga com a fonte de bancada e com carregador nao é muita chance de ser o carregador nao achas? Vou olhar direitinho aqui.

Oi, amigo não foi isso que quis dizer, estava procurando o link pra ele baixar... Oi, o esquema esta nas msg...

Acende o led amarelo, quando aperta o botão, as vezes liga e acende o azul, mas cooler não gira e nao dar imagem e alguns depois desliga ficando so no verde. Bateria da bios = 3.2v Pino da bios = 3.3v

Essa placa tem muito problema de solda fria. Estava com um na bancada ontem onde ligava, dava um consumo baixo e nada de imagem! Tem o PQ6 PQ7 perto do botão do touchpad que deu solda fria. Dá uma verificada nesses componentes, tente ressoldar eles. Um pouco de Fluxo e arquente e relate aqui para nós..

Obrigado a todos que puderam ajudar, Troquem o resistor de 1R1W atrás do relé da foto e sejam felizes...

seu problema pode ser o rt2136remova q4519, e meça o pad do pino 5 dele, se tiver zerado, aferir os pinos do ci u4503

Olá @marciopb . Complementando o que o amigo @zazulak sugeriu verifique também os capacitores C51 e C11. Se eles estiverem com o valor alterado também podem afetar a tensão de saída.

Eu já peguei muitas H61 só que da Gigabyte e PCWare, e todos eles eram problemas de bga no PCH. Mas ai aparentemente é o pwm que não ta chaveando os mofets de baixa.

Recentemente, ganhou corpo na web a informação de que a Microsoft encerrará o suporte ao Windows 10 em 2025. Daqui a cerca de duas semanas, a Gigante de Redmond deve apresentar a próxima versão do sistema operacional, e "revelação" da data limite de suporte da edição atual foi vista como mais um indício do grande anúncio — essa informação, porém, não é nada nova. O dado de que o Windows 10 terá suporte oficial a ao menos um canal semestral de atualização até o dia 14 de outubro de 2025 é mais antigo do que o próprio Windows 10: o sistema foi oficialmente lançado em 29 de julho de 2015, mas cerca de duas semanas antes, a Microsoft já informava a data final de suporte. Fim da linha Os dias que antecederam a chegada oficial do aguardado Windows 10 há quase seis anos foram povoados de expectativa e uma das informações que mais correu os noticiários de tecnologia à éṕoca — inclusive aqui no Canaltech — foi de que o sistema teria um tempo de suporte de 10 anos. Essa definição, aliás, não chegava a surpreender, visto que esse é o tempo tradicional de garantia de atualizações oferecido pela Microsoft às edições do Windows. Em 2015, a empresa avisava que o Windows 10 seguiria recebendo grandes novidades até 13 de outubro de 2020, enquanto updates menores seriam disponibilizados por mais cinco anos, até 14 de outubro de 2025. Como uma pesquisa no Google mesmo comprova, outros veículos também citavam a própria fabricante para confirmar o tempo de suporte oficial do então novo sistema operacional. E qual a novidade? Atualmente, quando se verifica a página de suporte do Windows 10, é possível ler claramente que as versões Pro e Home do sistema terão suporte encerrado no mesmo dia 14 de outubro de 2025, daqui a quase cinco anos. Provavelmente, o único ajuste que a Microsoft fez quanto a isso foi visual, tornando mais clara a informação a respeito do fim do suporte para todas as edições do sistema — mas o dado em si já era sabido desde antes do lançamento em julho de 2015, lembrando que cada versão do Windows 10 lançada desde 2015 teve/tem suporte garantido por 18 ou 30 meses, dependendo do tipo de lançamento. Windows 11 vem aí? A MS tem um evento marcado para o dia 24 de junho deste ano no qual deve apresentar a maior renovação do Windows da última década. Até então oficialmente tratado apenas como mais uma atualização semestral do sistema, o update pode apresentar ao mundo o Windows 11 (ou Windows Sun Valley, como ele também vem sendo chamado). Para ter certeza mesmo a respeito dos planos da Microsoft, será preciso esperar até a próxima semana. Fonte: https://canaltech.com.br/windows/windows-10-tera-suporte-encerrado-em-2025-mas-isso-e-nao-e-novidade-entenda-187301/

O fet 1 tem que ter pulso . este pulso, que entra pelo pino 3 e sai pino 7 de U3 (LM324)

Olá bom dia @fabio.lsouza , vi q vc já testou o LM19, nem sempre ele medi ruim, tente trocar ele p ver se resolve. Pq já peguei esse defeito e mesmo o LM medindo bom estava em fuga. Espero q seja o seu caso tb.

Ferramenta OA2 e OA3/MSDM Asus (inserir/excluir chave do Windows, Adicionar certificado SLP 2.x) View File Asus OEM activation tool (slpbuilder). Serve para injetar chave de ativação do Windows 8 e 10 e certificado slp 2.x de ativação do Windows 7 e Windows Server do 2008 ao 2019 na BIOS. Somente para placas Asus. OA3 requer BIOS UEFI. Antes de usar qualquer ferramenta desse tipo é muito importante fazer backup da chave do Windows que está armazenada na BIOS. Submitter e1D Submitted 07/15/2019 Category Windows

Zoe, obrigado pela dica. Mas o circuito do inversor esta funcionando e o botao traseiro tambem. João, obrigado pela dica, mas o circuito do ventilador e o ventilador tambeme stao funcionando. Estou achando já que só pode ser o microcontrolador.... Será que eu consigo o esquema desse nobreak ? PICO001603 T09235-03

A bateria esta com quantos volts ? Já peguei problema parecido em um nobreeak e era o primário do Trafo ou seja entrava em proteção e a bateria n tinha como recarregar ai aparecia tensão rápida por conta da bateria esta fraca eu fiz o seguinte : Desliguei os cabos da bateria e conectei na fonte assimétrica (n liguei na rede), dai teve a tensão estável na saída e n bipava. testei o primário com um fusível de 20A em serie com a alimentação e queimava testei uns 4

Ok, se não encontrou curto nessa linha faça esses testes e nos de um retorno. Só me confirme se sua placa possui a PR1174 e se o jumper PJ86 esta fechado por favor.

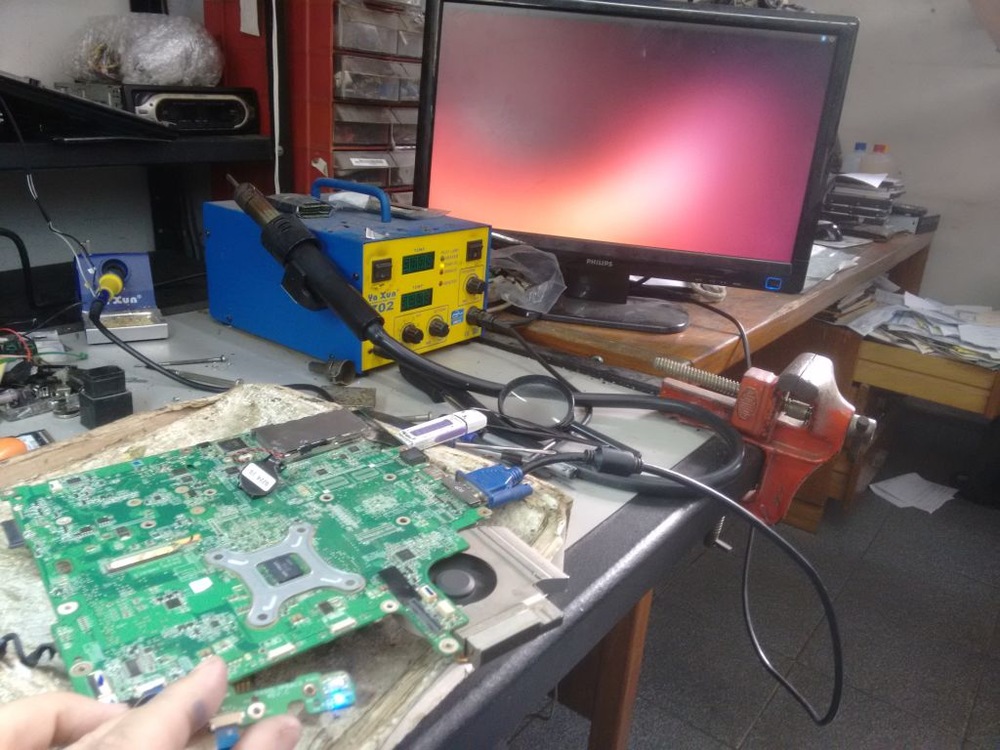

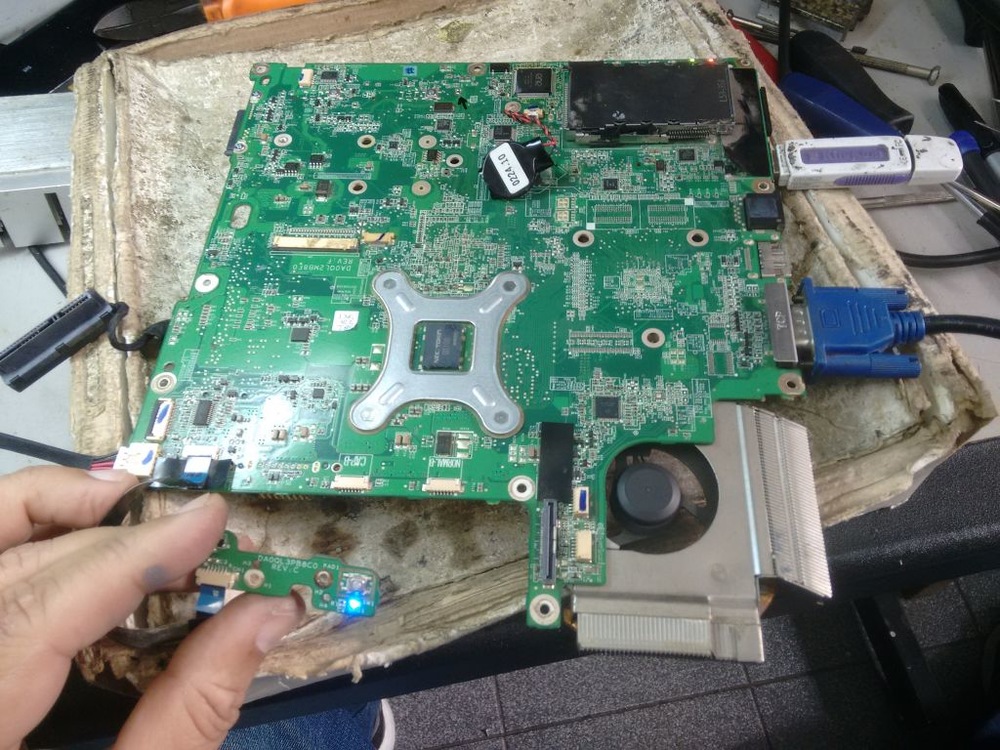

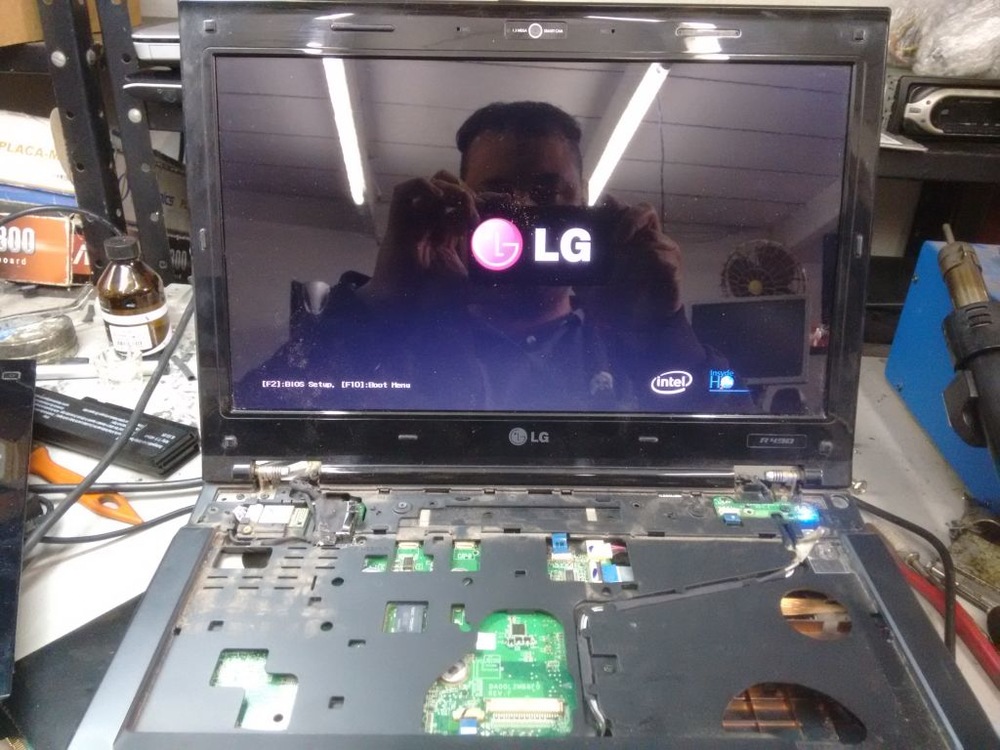

Boa tarde colegas! Realmente era o NECTOKIN! Placa mãe ficou show! Muito obrigado pela ajuda, essa placa mae não tem praticamente nada, a gente só encontra bios dela e mais nada, mas deu certo! Segue fotos do serviço! Agora, se tivesse algum colega que pudesse explicar como isso é possivel, pra gente enteder á logica desse problema seria show!

O defeito dele era o ic503,coloquei outro,ta normal,so o cd que n ta pegando,mas o cliente n quer cd...

@Claudio dias dos santos Piscando 5x está relacionado com falha de tela/sinal do cabo lvds, esses modelos da sony uma sujeirinha no contato já causa esse problema, de uma boa revisada/limpeza no cabo lvds só pra garantir

amigo com a fonte assimétrica aterre o negativo, aumente a corrente da fonte ao máximo e a aplique apenas 1v ou a tensão que deveria ter no positivo desses capacitores para ver se a corrente vai subir muito caso tenha curto na linha do positivo desse capacitor , a corrente irar subir a nível alto, e assim esquentara o componente em curto

verdade. E passa detalhes das tensões que foram encontrada

bom dia!!! o inversor funciona? esse alarme é tipico de bateria não conectada.. veja no conector onde entra a alimentação da placa via bateria.. caso esteja oxidado,vai gerar esse erro ou o botão atraz do nobreak battery saver precionado..

@johnnymaia Você pode tirar a capa desse nectokin, se estiver preto onde marquei com vermelho (Nesse caso os da foto estão bons) troca e parte para o abraço, se ainda tiver alguma dúvida, você pode soldar um capacitor de 10v por 1000uf e ver como se comporta, caso resolva, partir para trocar por 4 capacitores de tântalo com 330uf.

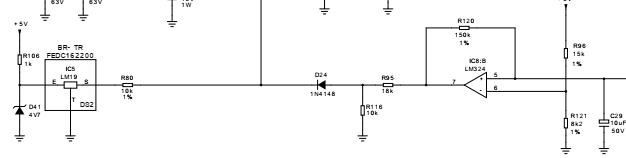

Bom dia Não tenho o esquema desta placa , este é da T08315 ( o mais recente que tenho) Pode ser o circuito do ventilador , Q5 aciona o ventilador e Q1 verifica se ele esta funcionando. Se o ventilador estiver com defeito o no break não funciona, teste o ventilador em separado, caso esteja com defeito e não tenha nenhum outro para substituir, coloque um resistor de 10R no lugar do ventilador para testes Pode ser tambem o circuito de sobre corrente veja a tensão nopino 1 do CI tem que ser 0v A tensão na saida do LM19 ten que ser ± 1,54v

Boa noite amigo, esta dificil encontrar o culpado pelo consumo alterado do circuito em std by... ja troquei o charger, os 2 mosfets de entrada, se abro o jumper j600 o consumo cai para 20mA, esse jumper corta a alimentação do pwm de 3 e 5v, ja troquei tambem esse tps51120 e nada... a placa liga normalmente na fonte assimétrica porem no carregador bloqueia totalmente, nem no dc jack aparece tensão, o carregador esta bom, o circuito de proteção bloqueia mesmo a tensão do carregador....

Eu encontrei apenas uma BIOS na placa! Coloquei outra bios de 8MB (regravada de arquivo baixado). Também não ligou a placa.

blezacontinue assim muito boa dica

Atendendo a pedidos, aumentamos o limite para uploads. De 300mb para 3GB Com esta atualização é possível fazer upload de firmwares maiores de Celulares e Tablets. Uploads de bios, firmwares e esquemas geram muitos joinhas. Seja uploader do fórum que nunca faltara créditos para Downloads e Acesso em áreas restritas. Aprenda aqui como enviar arquivos pro fórum (UPLOADS 👇👇👇) O primeiro passo antes de realizar o upload do arquivo é pesquisar. Vale lembrar que arquivos duplicados serão deletados. O tamanho máximo permitido por arquivo é 3GB. Detalhes de como usar a pesquisa do fórum » CLIQUE AQUI Depois de fazer a pesquisa indicada acima, se você tem certeza que o seu arquivo realmente não existe no gerenciador, siga os passos abaixo. ● Clique no menu Downloads e depois em Upload de Arquivos. ● Selecione a categoria correta. Neste exemplo, o upload será feito na categoria All in One - Bios, na subcategoria Lenovo. ● Confira se a categoria selecionada está correta. Para fazer o upload, temos duas opções: 1 - Esta opção é usada para fazer o upload de um arquivo que já está no seu computador. Clique em Selecione os Arquivos e procure o arquivo que deseja fazer o upload. 2 - Esta opção deve ser usada para um arquivo que está na internet. Clique em Adicionar arquivos por URL, copie e cole o link do arquivo. Após isso, preencha os campos obrigatórios (Nome do Arquivo, Prefixo e Descrição) e clique em Salvar & Enviar. ● Outra opção é ir no menu Downloads e procurar diretamente a categoria em que irá fazer o upload. Depois é só seguir os passos descritos acima. Finalizando... Para facilitar futuras pesquisas do arquivo, siga este padrão para "Nome do arquivo" e "Descrição" -> O nome do arquivo deve ter o seguinte itens: Tipo do arquivo -> Esquema Schematic, Bios, Firmware, Manual, drivers ... Aparelho -> Notebook, TV, Celular, Impressora ... Marca - > Hp, Dell, Toshiba e Etc.. Código-> modelo do aparelho e código da placa.. Preencha no campo Nome do arquivo -> Tipo do arquivo - Marca - Aparelho - Código e modelo Exemplos: Bios - Notebook - Dell - 5452 - LA-C571P Esquema Schematic TV - PHILCO - PH16D20DM BoardView Esquema Apple Macbook Air A1466 - SCHEM-MLB-J13 820-3209 -> Descrição do aquivo -> Pode repetir o nome do arquivo e adicionar o máximo de informações possíveis. Se for um arquivo de bios ou rom é recomentado a leitura do seguinte tópico -> Clique Aqui! Não sabe como baixar arquivos do fórum? Clique aqui e faça downloads.

Esse defeito é causado pelo Q4 e Q5 apresenta uma pequena fuga.

Realmente caro moderador! Segue dica amigo! Colega se seu blacklight acende e você não ver imagem ou a tela parece esta um pouco acinzentada Verifique primeiro se voce tem a tensão de +12v para alimentar a placa Tcon, se ela for separada da tela se for junta com o flex driver do display você também tem que ter essa tensão de +12v, Verifique todos os pontos de medição indicados pela placa ok, cheque os sinais de LVDS, VCC, VDD, se for o caso AVDD, VIN, e por diante, alguns casos pode ser algum capacitor cerâmico em curto, mais pode ser também o CI Tcon, ou até mesmo o CI do conversor DC DC. Fica a dica pra você colega procure o defeito com empenho que você vai achar boa sorte! Se a dica lhe for util não esqueça de deixar seu joinha ok, obrigado.

Beleza amigão, vai um joia ai para voce ok, abrs.

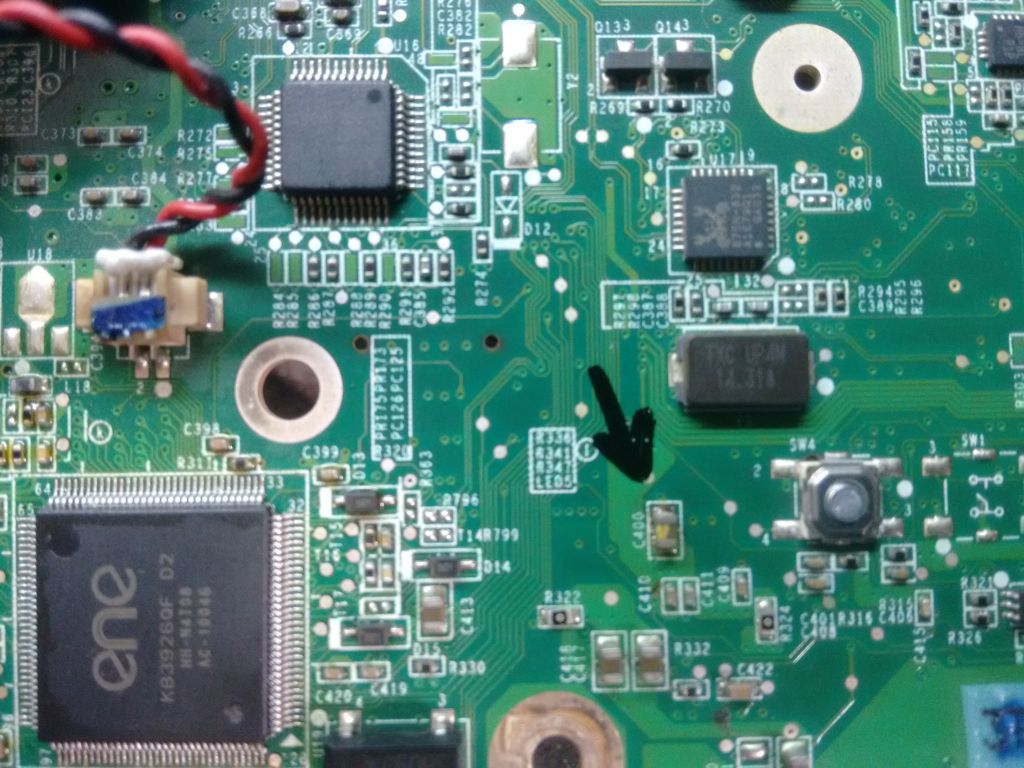

Entrou para mim aqui na oficina este notebook, que ao plugar o carregador acendiar o led de power e ao pressionar o botao de power o led apagava e voltava a acender e o notebook nao ligava. Analisando a placa atraves do esquema constatei que havia 3V e 5V normalmente inclusive no pino 8 da bios u36, mas nao havia 3v no pino 8 da bios de 4mb (u32), fui verificar e percebi que havia um curto nesta linha. Ao injetar tensao nesta linha atraves de uma fonte de bancada, encontrei um capacitor em curto (c400). Segue as fotos para melhor compreensão. Se a dica foi util nao esqueçam do joinha, pois ele é muito importante para continuarmos contribuindo com o forum.
