Conteúdo Popular
Mostrando o conteúdo com a maior pontuação em 02/07/2022 em todas as áreas
-
78 downloads
Bios para a placa mãe chinesa muito conhecida como "H61C". É uma placa mãe chinesa, várias marcas genericas com exatamente a mesma placa podem chama-la com nomes um pouco diferentes, como BPC-H61C, ZX-H61C, TG-H61, IH61-MA, KZK-H61-B... Essa bios também pode ser útil para resolver o problema da bios bugada de outra placa generica, a TA-MBB75 Não se esqueça de deixar uma avaliação para ajudar os colegas (Imagem apenas para referência)1 ponto -
1 ponto
-
113 downloads
O arquivo contém o par de BIOS, Main BIOS + EC BIOS extraídos do executável do fabricante, ambos testados e 100% ok. Por tratar-se de arquivo extraído de executável, não contém serial do windows, edite o arquivo utilizando o serial da BIOS da qual fez BKP. Versão da BIOS: 1.05 Versão do ME: 11.8.70.3626 Processador: SR3W0 = Intel Core i3-8130U1 ponto -
1 ponto
-
Nome do arquivo: Asus H61M-A repair guide arquivo enviado: February 23, 2017, 3:05:25 PM Asus H61M-A repair guide Clique aqui para baixar este arquivo1 ponto
-
Versão 1.0.0
218 downloads
achei por bem upar essa bios aqui, deu trabalho pra encontrar essa boa e mais ainda pra fazer um ME nela, mas sempre que preciso venho aqui então nada mais justo devolver em gratidão, ta aí pra quem precisar. bios retirada de um note 100% funcional com limpeza de região processador i3 7 geração versão 11.5.5.10061 ponto -
1 ponto
-
Esperamos que gostem deste novo projeto. Contamos com a participação de vocês nos comentários para continuar realizando mais reuniões que possam ser de ajuda para os colegas do fórum. Nesta live estivemos falando sobre: -Porque comprar um osciloscópio ? -Qual osciloscópio comprar ? Analógico X Digital - Características básicas -Experiencias sobre o uso do osciloscópio na manutenção de notebook, macbook e celulares. -Lendas urbanas sobre o osciloscópio -Osciloscópio como ferramenta de estudo e de trabalho. Deixem suas dúvidas, opiniões e comentários. Na próxima live vamos tentar responder ao vivo, as duvidas que forem mencionadas neste tópico !1 ponto
-
Oi galera Seque Apostila Manutenção em Celulares, SmartPhones e PDA. https://eletronicabr.com/files/file/21460-592d8ce468682_manuteno_em_celulares-_smartphones_e_pda_-_tecnoponta_18975-eletronicabrcompdf Espero ter ajudado.1 ponto
-
Compartilhei esse curso de manutenção de tabletes para ajudar os amigos do fórum. Veja:1 ponto
-
Resolvido consegui no YouTube deu certo um diodo em curto segue link muito1 ponto
-
1 ponto
-
olá, @cleber baltar seja bem vindo! O acesso aos arquivos está diretamente relacionado à participação no fórum. Seu título esta em desacordo com as regras, gentileza corrigir. Assim ajuda na organização.1 ponto
-
ja tem o ci substituto pra esse ai TEA2016AAT/1.1 ponto
-
1 ponto
-
1 ponto
-
Amigo usa outra fonte, e verifica se o conector dc jack não esta com o pino central quebrado, da fonte também quebra o pino do meio e o processador não usa todo desempenho quando esta com a fonte ou o dc jack danificado nesse modelos de del com pino agulha.1 ponto
-
Abre um tópico pra gente analisar, pode ser uma boa oportunidade pra aprendermos algo novo, essas placas são encrencas, tô penando com uma lenovo parecida com essa aqui tbm, sintomas parecidos!1 ponto
-
Vou tentar outro caminho,adaptar uma placa universal dessas chinesa até aparecer uma igual,só pra não ficar sem o monitor1 ponto
-
Linux (imagem: Vitor Pádua/Tecnoblog) A linguagem de programação Rust surgiu em 2010 com a proposta de ser segura e prática. São aspectos importantes. Mesmo assim, ninguém esperava que o Rust pudesse ser levado para um dos projetos de software mais importantes de todos os tempos: o Linux. Linus Torvalds já fala em adotar a linguagem no kernel. Por ora, essa não é uma promessa, mas uma possibilidade. Uma possibilidade com boas chances de se tornar real, no entanto. Isso porque, no final de 2021, o Rust passou a ser suportado oficialmente no Linux (no nível do kernel). Em outras palavras, uma atualização implementada na ocasião abriu caminho para que o Rust seja usado no projeto como uma “segunda linguagem”. A principal continua sendo a linguagem C. Com 50 anos de existência, o C é base do Linux desde que o projeto teve início, no começo dos anos 1990. E todo programador experiente sabe que essa é uma linguagem dotada de muitas qualidades: eficiência, sintaxe estruturada, exigência de poucos recursos de hardware e por aí vai. Se é assim, por que mudar? No evento Open Source Summit, realizado pela Linux Foundation na última semana, Linus Torvalds admitiu ter expectativa de que o Rust passe a ser usado no kernel. Isso pode começar na versão 5.20, a ser lançada no próximo mês de outubro ou novembro. Atualmente, os desenvolvedores trabalham na versão 5.19, que deve ser liberada em agosto. Acontecendo no Linux 5.20 ou não, essa não vai ser uma mudança do tipo “a partir de agora, só iremos programar em Rust”. A ideia é que a linguagem seja adotada em partes específicas do kernel, de modo que não seja necessário reescrever todo o código. Até porque reescrever o Linux seria contraproducente. O código-fonte do projeto tem cerca de 30 milhões de linhas. A linguagem deve ser empregada, sobretudo, em componentes a serem atualizados ou ainda não existentes, como novas APIs. Não é por mero capricho. Durante o evento, Torvalds destacou que há razões técnicas para o uso do Rust, como segurança de memória. Presumivelmente, a linguagem também vai agilizar os trabalhos de desenvolvimento. A linguagem de programação Rust Um relatório publicado em maio pela empresa de análises SlashData mostra que o Rust está entre as linguagens de programação mais populares da atualidade. O levantamento aponta que, nos últimos dois anos, o número de desenvolvedores dessa linguagem, em escala global, pulou de 600 mil para 2,2 milhões de pessoas. A tendência é a de que esse número continue aumentando nos próximos meses. Pudera. O Rust é multiparadigma, ou seja, pode funcionar e resolver problemas de várias formas. Isso faz a linguagem ser interessante para o desenvolvimento de diversos tipos de software, inclusive sistemas operacionais. Não por acaso, o Rust já encontra espaço em projetos de companhias como Microsoft, Cloudflare e Amazon. Linus Torvalds não exagerou ao destacar o aspecto da segurança. Além de ter um gerenciamento de memória bastante eficiente, a linguagem é capaz de prevenir a inserção indevida de dados na RAM, por exemplo, problema que costuma ser explorado em ações maliciosas. Outras vantagens incluem confiabilidade, integração relativamente fácil com outras linguagens (incluindo o C), depuração (debugging) rápida, reutilização de código relativamente fácil, ampla documentação e comunidade engajada. É verdade que não é uma missão fácil aprender a programar em Rust. Por outro lado, quem conhece linguagens como C e C++ tende a se familiarizar com o Rust com alguma rapidez. Linus Torvalds (imagem: Krd/Wikimedia) Torvalds quer evitar grandes expectativas A ideia de levar o Rust para o Linux não é recente. Para você ter ideia, no ano passado, o Google passou a apoiar um projeto que prevê a mudança de algumas partes do kernel para essa linguagem. Como o Linux é a base do Android, o Google acredita que essa mudança pode aumentar a segurança do sistema operacional. Mas as conversas sobre a linguagem começaram antes. Em abril de 2021, o próprio Torvalds sugeriu que o Rust poderia começar a sua trajetória no Linux a partir da versão 5.14 (o que não aconteceu). Como um dos principais mantenedores do kernel, Linus Torvalds manifestou a vontade de que o Rust seja integrado definitivamente ao Linux a partir da versão 5.20, mas deixou claro que está tudo bem se isso não acontecer: “não vou forçar isso. (…) Esse seria, basicamente, o ponto de partida. Portanto, sem promessas”. O que parece certo é que, se não agora, a adoção do Rust vai acontecer em algum momento. Outra fala de Torvalds reforça essa possibilidade: "Tentamos o C++ [no kernel] há mais de 25 anos. Tentamos por duas semanas e depois paramos de tentar. Então, para mim, Rust é uma maneira de tentar algo novo. E espero que funcione. Há pessoas trabalhando muito nisso, então eu realmente espero que dê certo, senão elas ficariam chateadas." Fonte: https://tecnoblog.net/noticias/2022/06/28/o-linux-e-feito-em-c-mas-linus-torvalds-ja-fala-em-usar-a-linguagem-rust/1 ponto
-
Tópico principal [[Clique Aqui]] Neste video vamos comecar a ver como o CI regulador de PWM funciona, vamos estudar a sua alimentacao, habilitacao e processo de inicializacao das suas diversas fontes. Vamos dar uma revisao básica sobre os componentes que compoem uma fonte chaveada e alguns detalhes importantes que devemos ter em mente. O Treinamento estará em constante atualizacao e nao tem um fim determinado, esperamos as suas opinioes, sugestoes e até mesmo as suas correcoes em caso de que algum ponto nao tenha sido detalhado de maneira clara e compreensiva. Com a sua colaboracao saberemos como continuar com este projeto que esperemos que possa vir a ajudar muita gente. Notas: Detalhes sobre a ativacao das fontes S5 de alta potencia1 ponto
-
1 ponto
-
1 ponto
-
1 ponto
-
162 downloads
A foto IMG_0071.JPG mostra como deveria estar a placa originalmente caso os chips de memória sejam Micron 4GB. A foto la-h782p onboar ram dis.jpg mostra como devem ficar os resistores para desabilitar as memórias on-board. O esquema mostra na página 12 uma tabela da verdade que indica que a configuração abaixo é a que deve ser utilizada para desabilitar as memórias on-board: RAM_ID0 = 1 RAM_ID1 = 1 RAM_ID2 = 1 RAM_ID3 = 1 Então os resistores RC150, RC151, RC153, e RC224 devem ser preenchidos com 10k. E os pads dos RC155, RC225, RC226, e RC227, devem ficar vazios. Fiquem atentos caso peguem esta placa, a que chegou pra mim não tinha memória no slot 2 (memoria off-board), e ainda assim veio (muito fuçada em outra assistência) com as memórias internas desabilitadas. Lastimável ao extremo o estado em que a placa chegou para mim, mais informações no meu tópico Resolvido sobre este modelo.1 ponto -
A grande maioria dos usuários que precisam de um arquivo, abrem um tópico desta forma: "Preciso da atualização da TV xxxx" "Poderia me ajudar?" Um tópico assim, dificilmente receberá ajuda, já que está fora do objetivo do fórum. E para baixar arquivos, vc também precisa ter créditos (joinhas). Para receber ajuda, vc deve abrir um tópico informando no título: Marca e Modelo da TV + Defeito. Por exemplo » Sony - KDL46r485a - Não liga Na descrição, informe todos os testes já realizados e todas as medições que julgar necessárias. Quanto mais detalhes informar, mais fácil será para receber ajuda. Se o seu tópico estiver como descrito acima e o arquivo for realmente necessário para a evolução do tópico, os próprios colegas que estão ajudando poderão fornecer meios para vc conseguir o arquivo. Como viram, é muito simples conseguir ajuda no EletrônicaBR !! No entanto, as dicas acima devem ser respeitadas para que você receba ajuda. Clique nos links abaixo para ter mais informações sobre o funcionamento do fórum. Avisos e Regras Sistema de Créditos do EBR Preciso de um arquivo e não tenho créditos Dúvidas Frequentes E se ainda tiver alguma dúvida, responda o tópico Fale com a Moderação » Se você não é técnico, recomendamos levar seu aparelho até uma assistência de sua sua confiança! Tentativas de reparos por pessoas sem conhecimento técnico podem piorar o defeito inicial.1 ponto
-
vlw brother, na minha placa estava faltando essa bobina!1 ponto
-
@BSM Informática teste sempre com um carregador confiável (certeza estar carregando outro notebook) pois já perdi muito tempo com um dell que não estava carregando a bateria e era o carregador com defeito, e além disso como o PQ6 já queimou pode ser que o carregador esteja com problema no pino PS_ID. Sobre o circuito acima os carregadores Dell usam frequentemente um dallas 2501 para identificar a potência do caregador na palca, esse componente utiliza uma tecnologia one-wire de comunicação com o SIO, então a linha PS_ID passa diretamente do SIO para o conector do carregador. Esses resistores (PR6, PR8 e PR9, bem como o PQ5 servem apenas para abrir ou fechar o PQ6 que é por onde o sinal do carregador passa para o SIO. Para fins de teste sugiro que faça um jumper no PQ6 (ligando com um carregador confiável) e verifique o PR4 se está alterado. Grato.1 ponto
-
1 ponto
-
Queimou um do meio acredito que seja de baixa , agora tô na luta em arrumar uns capacitores de tantalo pois removi o Nec tokin1 ponto
-
Boa noite amigos essa placa mãe veio morta e mexida no entantanto troquei os mosfestes do Vcore onde havia 1 em curto a placa voltou a ligar mas fica sem video. Notei que não tem tensão em 2 bobinas perto do processador . Nas acho tensão em outras bobinas de 3,3v e 5 v mas não acho tensão nessa bobina. Se alguém poder me dar uma luz já tem um tempinho que não mexo com notebook .1 ponto
-
1 ponto
-
O esquema da placa desse modelo mostra eles ligam na mesma tensao por isso da sugestao, qnd esse capacitor vaza fica sem tensao na linha inteira, osciloscopio vc pode fazer um simulador que pode usar uns fios um p2 e uns resisitores e um app no celular e vc usa a saida de som do celular e faz ele como osciloscopio CUIDADO PARA NAO QUEIMAR SAIDA DE SOM DO CELULAR OU DO PC E vou ver se acho um diagrama e posto aqui se achar1 ponto
-
Te dei 2 jóinhas, agora deve conseguir baixar. Testa e fala pra gente o que deu.1 ponto
-
Pois bem, se Q7 estiver funcionando normal,não estará matando a tensão que vem de r106 com sinal NB_FP_EN que vem de U5. A tensão de r106 gatilha o gate de q7, aterra os 3.3v do source de q22, que cai a um valor mais baixo em função de r107, que permite o gate de q22 gatilhar e liberar a tensão para o dreno de 3.3v_lcd, visto que q22 é canal p. Retire q7 e veja se a tensão aparece em r106, senão aparecer, u5 com problemas possivelmente. Faça então se não resolver, um ME em u5. Bom verificar d19 e d20. recebe sinais do sio e da pn u5. * está dando video externo?1 ponto
-
@DenilsonDias Olá amigo, só conectar o pino positivo do Conector direto no Diodo através de um jumper , esse diodo é responsável pela carga....1 ponto
-
@xandevlk , tal como a gente comentou na live, fica tranquilo que com 50Mhz voce já mede coisa praaaaa caramba !1 ponto
-
Comprei um da china de 50mhz pq n posso comprar um bom agora, mas vendo a live de vcs me arrependi. acredito q logo q eu me acostumar o uso do osciloscopio vou comprar um de 100mhz ou mais q isso. agradeço o tempo de vcs em nos fornecer essas info.1 ponto
-
Boa iniciativa! Sobre o uso do Scope eu só bem novato. Peguei algumas materias para ler mas eu não li ainda gostaria de saber mais sobre o assunto. Mas ele me ajudou muito pra não perder tempo em alguns reparos. Um deles eu até registrei aqui. Porque eu vi falar em alguns fórum. Mas foi muito legal poder ver isso na bancada aqui. https://eletronicabr.com/forums/topic/78358-dell-inspiron-14-13269-1-cedar_intel-não-carrega/ Ultimamente eu tenho usando muito ele pra verificar o circuito charger. Em alguns casos é muito arriscado você falar para o cliente comprar a bateria e no final tinha defeito no circuito charger e bateria do cliente estava boa. Boa iniciativa ai pessoal parabéns a todos. pra todos!1 ponto
-
ficou massa galerinha, perdi estou muito arrependido. ? Mas espero que na próxima eu participe. será que podemos falar um pouco sobre o frequencímetro na próxima? muito bom o que o Paulo falou no minuto 56:40, levar o scope para dentro do forum nas analises dos tópicos.1 ponto
-
1 ponto
-
1 ponto
-
Recomendo e é de graça! RESISTOR E CÓDIGO DE CORES | Eletrônica para Iniciantes #02 INDUTOR E CAPACITOR | Eletrônica para Iniciantes #04 Me Salva! CRC01 - Introdução ao curso e Lei de Ohm Me Salva! CRC02 - Associação de resistores Me Salva! CRC03 - Associação de Resistores: Exemplo Me Salva! CRC04 - Associação de Resistores - Exemplo 2 Me Salva! CRC05 - Fontes de Tensão e Corrente Me Salva! CRC06 - Divisor de Tensão Me Salva! CRC10 - Instrumentos de Medição1 ponto
-
1 ponto
-
Para ter acesso a todas as áreas do fórum, você deve conhecer o sistema de créditos do EletrônicaBr. O sistema de créditos é muito simples e tem como sua base o Joinha = Como funciona: 1-> O Joinha é a forma de agradecer a ajuda que recebemos nos tópicos e também deve ser usado no caso de uma dica ou um arquivo baixado que nos foi útil. 2-> Cada joinha recebido equivale a 10 Créditos. = 10 Créditos Esses créditos são usados para comprar o acesso aos downloads e a área de casos resolvidos. 3-> Depois de finalizar seu tópico, não esqueça de clicar no joinha dos colegas que participaram dele. É a melhor forma de agradecer, independente do resultado do seu tópico (Resolvido ou Devolvido). 4-> Não precisa ter medo de dar o joinha, ele é grátis. Ao dar um joinha, não se preocupe, ele não será descontado dos joinhas que você possui. 5-> Todo usuário pode dar até 5 joinhas para cada colega em um período de 24 horas. Caso precise agradecer mais que 5 usuários em um dia, deixe para o dia seguinte. 6-> Evite pedir joinhas nos tópicos. Eles virão normalmente, de forma proporcional a ajuda que oferecer. 7-> Em todas as mensagens do fórum você encontra o ícone do joinha Ao clicar neste ícone, outras opções serão mostradas. Clique no ícone azul para dar um joinha. Os outros ícones são para demonstrar reações, como o título de cada um sugere. Os ícones em amarelo não geram créditos. 8-> Ja ganhou Créditos EBR??? Agora é so clicar em "Assinaturas" no menu principal e comprar gratuitamente a assinatura de downloads ou de acesso preferido. (Se seu perfil estiver incompleto aparecera uma tela de cadastro simples. Preencha os dados corretamente e conclua sua assinatura.) 9-> Você pode ver seus créditos e pacotes de acesso nos menus da loja » https://eletronicabr.com/store/ Vídeo atualizado em 28.09.17 ATENÇÃO: -> Você recebe joinhas ao ajudar outros usuários. Atribuir joinhas (dar joinhas) a outro usuário não geram créditos para você. Os créditos são contabilizados para quem recebe o joinha. Clique Aqui e saiba tudo joinhas. -> Para você que tem pouco tempo e quer acesso mais rápido a todo o Fórum, temos os planos por assinatura VIP. Clique Aqui para detalhes sobre assinaturas VIP. -> Mas lembre-se, participando ativamente do fórum você pode ter acesso aos Downloads e Casos Resolvidos totalmente grátis. Clique Aqui e aprenda ganhar muitos joinhas. -> Por que Downloads e Casos Resolvidos estão bloqueados? Usuários que não participam ativamente do fórum ou mau intencionados que vendem nossos conteúdos na internet não são vistos com bons olhos. Para diminuir essa incidência, existe o sistema de créditos. É PROIBIDO a troca de joinhas no fórum. Use-o de forma consciente! Dúvidas, comentários, sugestões, elogios e críticas construtivas sobre o nosso Fórum de uma forma geral, você pode postar aqui: https://eletronicabr.com/forums/forum/11-sugestões-para-melhoria/1 ponto
-
Bom dia estou com este notebook Positivo SIM+ 4032 placa 71R-J14IM6-T811 processador pentium t4500, que estava ligando, porém não estava dando vídeo nem na tela nem no monitor externo. Fiz os testes e encontrei uma crosta perto do conector do teclado CN16. Quando testei o capacitor C192, percebi que ele não estava bom. Fiz a troca do mesmo e a placa voltou a dar vídeo.1 ponto
-
foi trocado o componente U14 e foi resolvido o problema. espero ter ajudado1 ponto
-

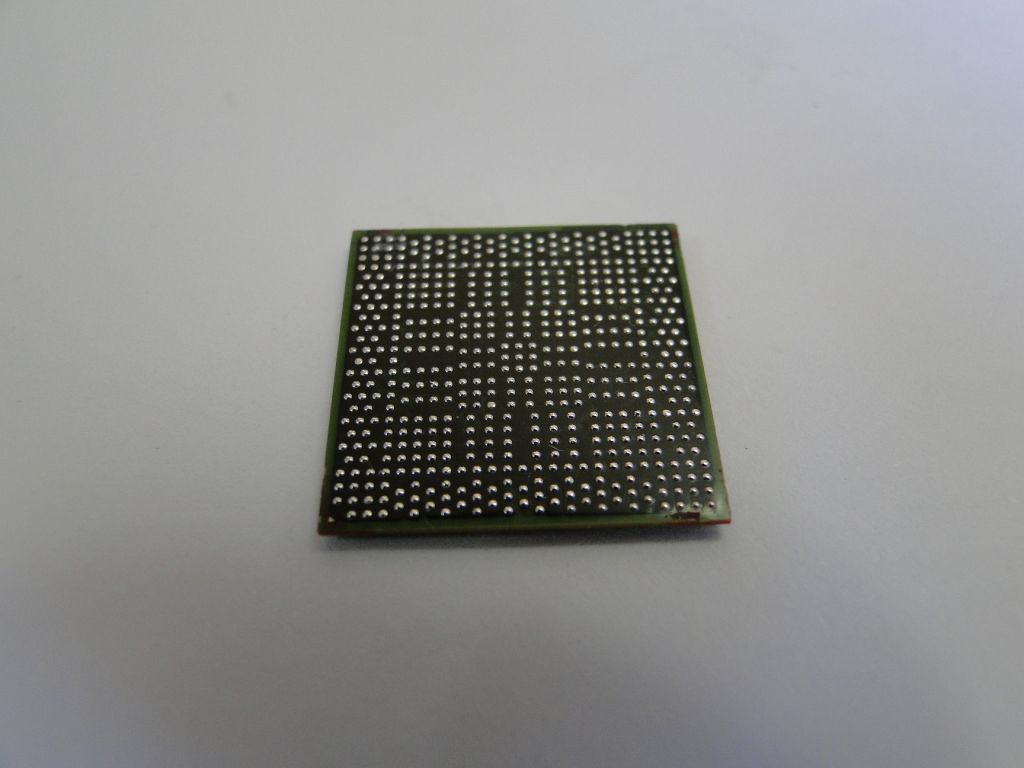

Com os seguintes passos praticamente não tenho mais problemas com retorno na realização de Reballing. - Primeiro retiro o chip da placa e realizo a limpeza dos restos das esferas com malha e limpo com álcool isopropílico como na foto "01". - Depois com ferro de solda um pouco de fluxo amtech 559 misturado com um pouco de fluxo no clean para ficar mais líquido o fluxo e estanho o chip. Caso ele tenha pontos oxidados irão ficar em evidência como na foto "02". - Esses pontos limpo bem com álcool isopropílico passo o fluxo novamente e novamente estanho até cobrir todos os pontos oxidados, realizo o processo quantas vezes forem necessárias até que fique todo coberto como na foto "03". - Logo em seguido por cima do chip estanhado coloco o stencil e rebalo o chip usando as esferas do tamanho correto para o chip, no caso desse chip esfera 0,5mm no chip 216- com final 2001 como na foto "04". - Na placa mãe realizo a limpeza com malha limpo a placa passo o fluxo amtech 559 misturado com um pouco de fluxo no clean e também estanho a placa as vezes também aparecem pontos oxidados, como na foto "05". - Vou limpando o pcb da placa com fluxo e estanhando até que fique toda estanhada a placa como na foto "06".. - Dá um pouco mais de trabalho alinhar o chip para realizar o reballing, por causa do estanho que esta na placa mãe mais com jeito vai. - No meu ver as vezes limpamos o pcb da placa mãe mas se tiver pontos oxidados a esfera vai apoiar em cima do pad mas não vai fixar a solda por causa da oxidação, já com o estanho em cima ajuda a unir a esfera entre o chip e o pcb. Com isso a solda se fixa melhor e praticamente quase não tenho mais retornos do serviço. Agradeço a todos, isso não é regra, cada um tem uma maneira de fazer o reball, essa foi a forma que obtive melhores resultados. Se caso tenha lhe ajudado de alguma Maneira ajuda com um Jóinha.1 ponto
