Está totalmente certo.. depois que adquiri meu osciloscópio, já resolvi dois problemas de vcore que com um multímetro nunca iria conseguir resolver, vou citar um que mais me chamou a tenção, estava com uma asus 1155 p8h61m/le que ligava, sem memoria bipava, mas quando colocava a memoria, não dava vídeo, fiz de tudo que podia na placa (medi todas as tensões, regravei a bios, fiz me, etc) mas nada dava resultado, ate que decidi usar o osciloscópio pra medir o circuito de vcore, e bingo.. só uma fase estava sendo habilitada, as outras 3 estavam mortas, não tinha pulso.. decidi ressoldar o pwm, pois visualmente estava com a solda bem feia, e não é que deu certo? depois de ressoldar, tive pulso nos mosfets e a placa deu vídeo...

@Tiago Vinicius bom dia! O componente que você está analisando é um buck converter, ele gera pulsos (modulações) que se chama pwm. Isso você já sabe? Tensão (Volts); I= Corrente (Amperes); R= Resistência (Ohms).podem ser aferidas com multimetro. Já os pulsos pwm você só vai conseguir aferir com um osciloscópio, creio que não seja necessário remover os mosfet para fazer esse tipo de teste. O pulso (modulações) pwm serve para acionar circuitos chaveados, acionando os gates dos mosfet de high e low! Tem varios tipos de ondas que somente o osciloscópio vai conseguir medir! Tem multímetro que consegue aferir frequência, mas o melhor é utilizar um frequencímetro. Já esse tipo de ajuda, muita das vezes em curta caminha dependendo do defeito da placa, essas dicas podem ou não resolver. Vai ter casos que o integrado de rede em curto (esquentando) vai impedir da placa ligar ou ligar sem vídeo. Só que tem usuários que acha que a placa não ligar ou ligar sem vídeo sempre vai ser isso.

@Well7487 @Gilson Macedo @Jack O'Neoboa tarde amigos, caso resolvido, suspeitei do SIO, pois não tinha led de power aceso ao ligar a placa e fiz a gravação do firmware e GOL !! grato pela atenção dos senhores. mais um bom aprendizado, uma solução diferente para este tipo de defeito.

Visualizar Arquivo Esquema Schematic HP- pavilion 14 - DA0U83MB6E0 17185.pdf Esquema Schematic HP- pavilion 14 - DA0U83MB6E0 17185.pdf Uploader rafaelomendes2 Enviado 17-04-2017 Categoria HP - COMPAQ

@Allan Cordeiro digita isso -> h61m no campo de busca para fazer uma pesquisa na área de download do EBR. Deixo esse link se caso tenha dúvidas: https://eletronicabr.com/forums/topic/113650-sistemas-de-buscapesquisa-do-ebr/

Olá, saudações, você tem o esquema dessa placa para começar os testes? olha só primeiramente eu iria ver se tem a alimentação dos pinos do conector Sata, claro que vc já deve ter testado em todas as portas e estão todas sem funcional, geralmente essas portas tem acesso direto ao PCH, mas pode haver algum CI de controle ou chaveamento que possa ter dado problema.

@Allan Cordeiro

Antes de trocar a lampada vc fez uma inspeção visual no flat cable que liga o setor do scaner a PCI principal? as vezes ele fica com as pontas descoladas, cortando um pouco com um tesoura resolve, veja isso antes de trocar o modulo do scaner.

Olá meu querido, eu tenho um osciloscópio KEYSIGHT DSO1072B, multímetro Hikary HM-2090, estação de retrabalho DNS850, fonte regulável MINIPA MPS3005, gravadora RT809H e mais alguns equipamentos em minha bancada, acho que dá para começar a trabalhar com placas Mãe. Eu sou técnico em Balanças digitais, ali sim é minha área, aonde eu me sinto em casa, conheço cada detalhe, mas ultimamente estou desempregado por causa da pandemia tive que pegar notebooks e Motherboards para ganhar um real extra, eu já conheço um pouco as arquiteturas de algumas placas, mas tem alguns testes que poderiam acelerar o diagnósticos de curto na linha do V_core e algumas fontes internas da placa, pois nem tudo é BIOS ou ME no PCH. Meu intuito nesse meu posto e trocar ideias como fazer esses testes, tenho um pouco de conhecimento e gostaria e trocar conhecimentos com vocês aqui do fórum. Sou daqueles técnicos que não gostam de sair dando tiro no escuro e trocando tudo em uma placa, prefiro seguir o defeito, como um detetive, geralmente não encontramos Schematic de todas as placas que trabalhamos, então a troca de conhecimento se torna impressindível para o diagnóstico rápido e seguro. Muito obrigado por responder meu post.

Olá. Ja faz uns meses que vc postou o tópico mas vamos lá. Não achei nenhuma foto em alta resolução do seu modelo de osciloscópio mas vou tentar te dar uma noção geral sobre osciloscópios. É meio desagradável dizer isso mas um osciloscópio é uma ferramenta de diagnóstico avançada. Não vejo muita utilidade para um iniciante, não vai ajudar para projetos mais simples. Para os leigos eu costumo dizer que ele é um "voltímetro avançado". A função dele basicamente é traçar um gráfico da tensão na vertical e a mudança dela no tempo. Basicamente ele tem um ponto que se move na tela da esquerda pra direita. A velocidade desse ponto é controlada pelo controle "tempo por divisão" ou "time/div" do inglês time per division. Nas velocidades mais lentas você pode ver o ponto se mexendo, quanto mais rápido o ponto vai criar uma ilusão de um traço horizontal(desde que vc não esteja jogando sinal nele) devido a incapacidade dos nossos olhos de acompanhar um ponto se movendo em alta velocidade. Jogando um sinal nele o ponto se move verticalmente acompanhando as variações de tensão na entrada. A sensibilidade "vertical" é controlada pelos controles volts/div (volts por divisão). Geralmente um osciloscópio tem dois , um para cada canal de entrada para você poder observar dois pontos do circuito e traçando dois gráficos se os dois canais estiverem ligados. A divisão que eu citei se refere aos quadrados que estão desenhados na tela. Se você conectar a ponta de prova à uma pilha de 9 volts e selecionar 4 volts por divisão o ponto vai subir dois quadrados e meio. se conectar ao contrario vai descer. Se for uma pilha de 1,5 volts e você selecionar 0.5 volts por divisão o ponto vai se deslocar 3 quadrados. Já na horizontal se você selecionar 1 segundo por divisão vai notar que o ponto leva exatamente 1 segundo para "andar" um quadrado. Se selecionar 0.5 segundos por divisão ou seja 500 milissegundos por divisão vai ver que a cada segundo o ponto anda 2 quadrados. Se você jogar um sinal de áudio (uma música) vai ver um gráfico confuso que aumenta de tamanho verticalmente acompanhando as variações de volume. Mas se você jogar uma frequência fixa vai ver uma forma de onda que se repete. Quanto mais você diminui o tempo por divisão mais a onda aumenta de tamanho horizontalmente. Os osciloscópio tem um circuito chamado "trigger" que dispara o traço sempre no começo da onda senão a cada passada do traço a onda apareceria em outro local ficando difícil observa-la direito. Tem uma seção de botões só para controlar o comportamento dele. Se você colocar o dedo na ponta de prova e ligar o canal correspondente vai ver uma senoide um pouco distorcida que nosso corpo capta da rede elétrica. Ela pode ser bem forte, chegar a varias dezenas de volts do pico positivo até o negativo. Ajustando o tempo por divisão e multiplicar por quantos quadrados horizontais a onda completa ocupa vai ver que dá mais ou menos 17 milisegundos ou seja 0,017 segundos. Dividindo 1 por 0,017 numa calculadora vai ver que dá 58,823.... que é aproximadamente a frequência da nossa rede elétrica, 60 HZ. Esta é uma função do osciloscópio, medir a frequência dos sinais. Agora um técnico experiente vendo as ondas na tela pode detectar muitas coisas, por exemplo se a onda de um oscilador está certa, se tem distorções ou sinais indesejáveis etc... Conectando um gerador de sinais num amplificador podemos ver se a onda esta distorcida ou caso não tenha áudio na saída ou o áudio estivar baixo procurar em qual etapa do amplificador o sinal some ou está amplificando incorretamente. Isso é o básico do básico, não adianta eu tentar te explicar funções avançadas enquanto você ainda é iniciante na eletrônica. Considere-se um cara de sorte, eu me formei em 85 e só consegui comprar um osciloscópio nacional bem simples uns 4 anos depois e foi MUITO caro. Espero ter ajudado.

cliente decidiu pegar a placa de volta. irei fechar o tópico, infelizmente entregue sem conserto.. obrigado por tentar ajudar @Bolt Digital

Olá, @SuporteJonnes as tensões sem carga (ligada fora do pc) estão corretas ou ligeiramente inferiores? O motivo de aguardar um tempo após ela desligar é devido o efeito memória da proteção. O capacitor principal tem que descarregar por completo. Pode ser proteção do pwm principal. As tensões auxiliares são geradas por conversores dc dc. Tudo fica em cima dos 12v. Então vamos testar ele primeiro. Providencie um resistor de baixo valor e alta potência, pode ser uma resistência de chuveiro, e, ligue nos 12v com a fonte acionada fora do computador e diga qual o comportamento.

1. Conheci o site EletrônicaBR através de pesquisas feitas através do Google. 2. Tenho conhecimento de médio para superior, trabalhei como programador e técnico de informática na CEF por 5 anos, mas entrei em outra área e atualmente mecho por diversão. 3. Excelente fonte para tirar duvidas e adquirir novos conhecimentos. 4. Atualmente tenho uma empresa de lavação automotiva, ou seja nada relacionado a área de informática.

@Diego84 Olá boa tarde, se vc ligar ele na rede sem as baterias não vai funcionar normal mesmo. O problema q vc está tendo é no carregador? As baterias são novas e estão carregadas?

Primeiramente gostaria de agradecer pelo tempo dedicado ao tópico e também pela "aula", foi de grande valia para mim. O transformador desse amplificador é de 5 fios no secundário. Dei uma verificada básica em transistores inclusive nos da saída e não encontrei nada de anormal. Vou procurar um outro transformador aqui para realizar os testes e retorno. Mais uma vez muito obrigado .

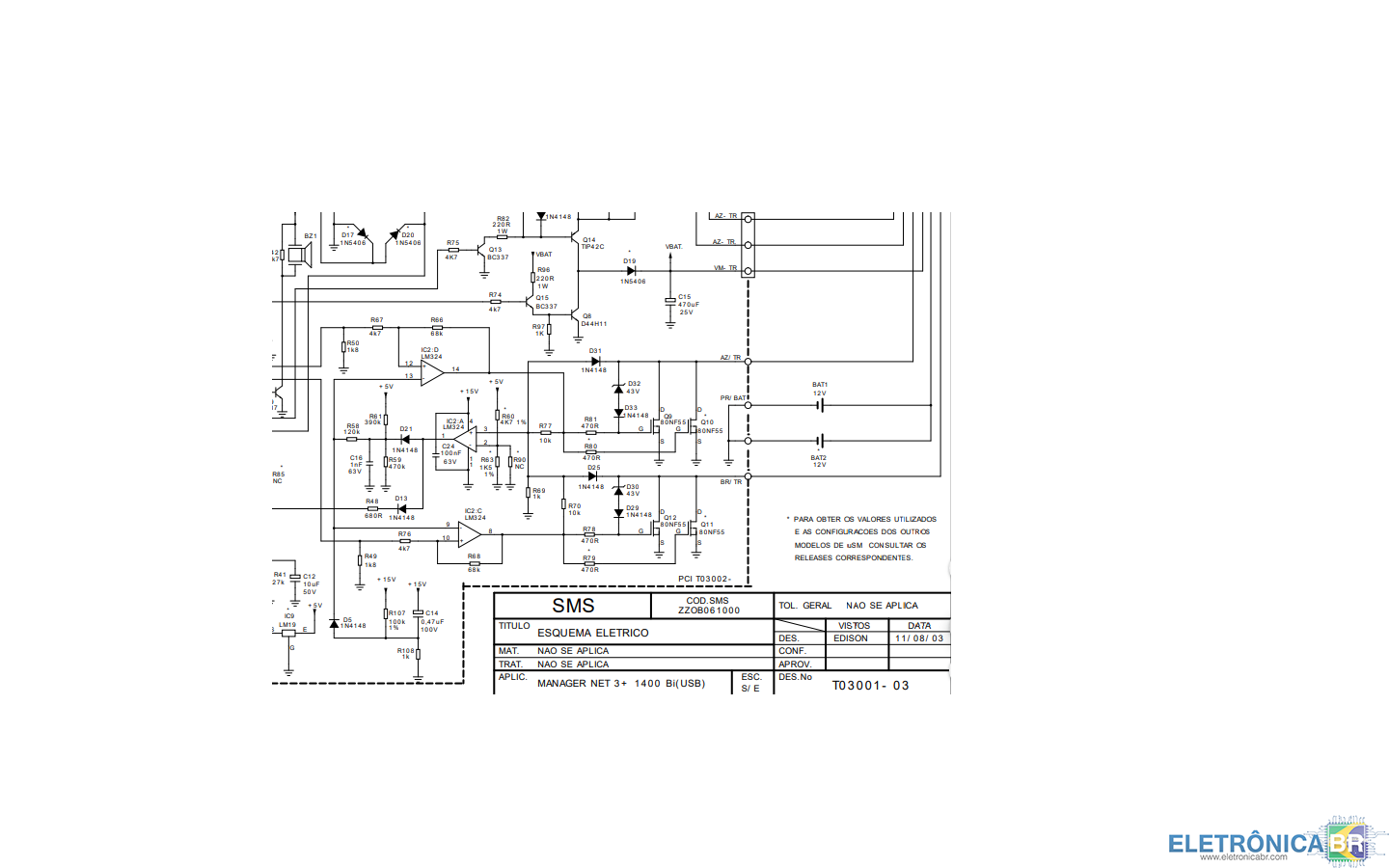

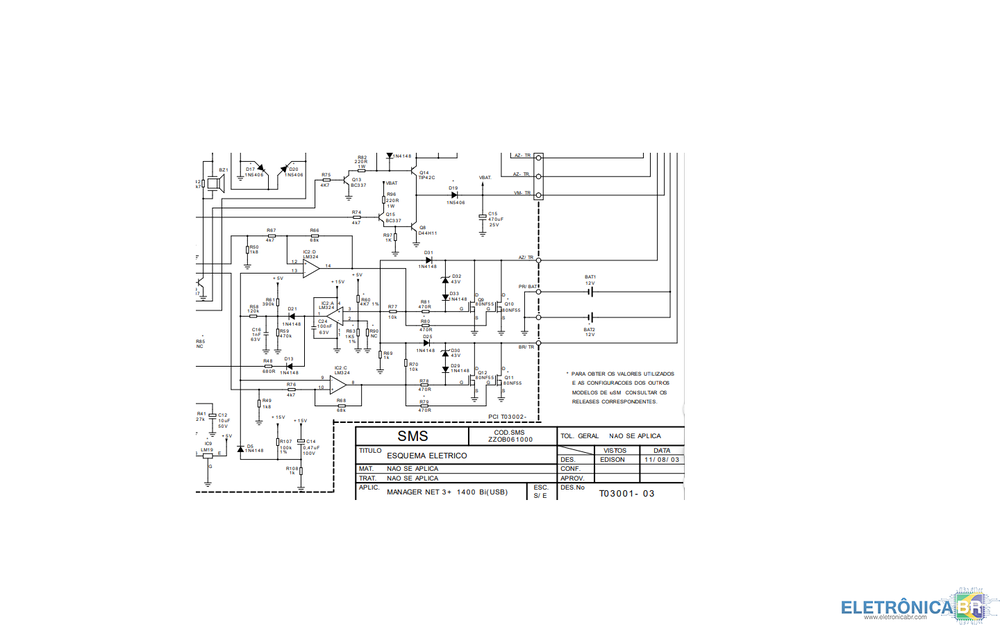

@Diego84 Verificar resistores R77, R80, R81 e D31 . segue esquema elétrico Boa noite. Possivelmente resistores r77 r80 ou r81 alterados.

Compartilhe conosco uma foto do motor e dos fios para te ajudarmos melhor...

Olá, @Diego84 confira q31, 32 , 33 e 37. Qual valor da sua lâmpada série?

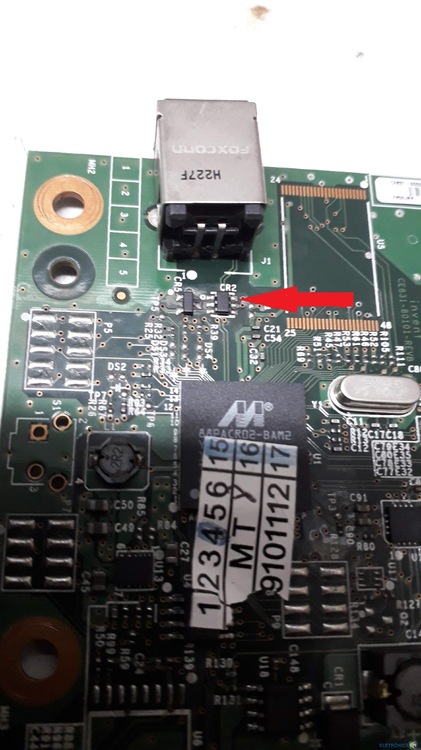

@gabrielq10 Bom dia, este pino que se refere é o pino 3, Data +, Ele conecta nesta perninha do CR2 do outro lado da placa. Boa sorte!

Visualizar Arquivo Bios Asus H110M-C/BR Bios Asus H110M-C/BR Uploader Naason Lucas Lucas Enviado 11-06-2020 Categoria Bios

Boa noite @roonix , Os leds estavam com defeito ou a barra de led foi substituídos para teste. Para o mp4010 ligar os leds é necessario nivel alto no pino de "en" (habilitação), existir pwm no mosfet de função step-up, existir pwm de baixa frequência no mosfet de controle de brilho (ligado ao gnd). E claro alimentação correta. Pode estar protegendo por ovp. Qual tensão na barra de led? Chega piscar?

veja essa se bate com sua placa

Circuito da Bateria ------------------------------------------------------- -> CI Comutador -> Super I/O Trabalha com Tensões de 3.3v e 0v CI de Charge da Bateria - Carregamento da Bateria ------------------------------------------------------------ -> CI de CHARGE é responsável pelo carregamento da bateria. -> Todo PWM é uma fonte chaveada. -> Toda fonte chaveada possui: -> Mosfet de Alta -> Mosfet de baixa -> Bobina -> PWM ou CI de Charge -> CI de CHARGE fica próximo a bateria -> Principais Pinos a se medir no CI de CHARGE: -> PVCC - Terminal que Alimenta o CI de CHARGE, nele chega tensão da alta (19v). -> VREF - Tensão de Referência da placa (12v). -> CHGEN - CHGEN# - O jogo da velha significa que a tensão é invertida e esse terminal somente será ativado com 0. E quem comanda essa linha é o Super I/O. Se tiver 0 a bateria vai carregar. -> ACN e ACP - Terminais de escuta, são feedback da energia que recebem tensão da alta. -> SRN e SRP - São terminais de escuta, são feedback da bateria que recebem tensão da bateria. -> ACDET - Terminal detector de energia, esse terminal avisa se a bateria está plugada, ele vai dar uma tensão informando que essa bateria está plugada. Todo circuito de CHARGE e um PWM é uma fonte chaveada. CI de CHARGE gerando ACIN -------------------------------------- -> ACIN [e um dos pulsos mais importantes da placa mãe do notebook -> CI de CHARGE é primeiramente responsável por Carregar a bateria e segundo por gerar o ACIN em algumas placas. -> Quem alimenta o CI de CHARGE é a tensão de alta. -> Verificar tensão de alimentação DCIN -> Verificar tensão de referência VREF -> Verificar Tensão de Habilitação da bateria EN -> Verificar feedback da Alta CSIP e CSIN -> Verificar feedback da bateria CSON e CSOP -> Verificar Tensão do VDD 5v -> Verificar ACOK ou ACPRN -> ACSET -> VDD e ACOK são tensões que chegam até o transistor para criar o ACIN. -ACIN é a saturação de um transistor Espero que ajude!

Da uma olhada no esquema dela. Uma dica que sempre faço tb, é tirar a bateria de bios... Lembre-se do joinha a todos que participarem do tópico. Abraços

Boa tarde, por acaso não seria um Dell? Se for edita o título. Encontrei com esse código (DNE40-CR) somente Dell. O Esquema está aqui: E a Bios que testou pegou aqui no Forum msm? Abraços e boa sorte.
